Angeben, wie eine Tragwerksstütze in einem Grundriss angezeigt wird

Für eine Stützenfamilie können Sie im Dialogfeld Familienkategorie und -parameter die Option Familie mit Schnitten in Draufsichten anzeigen auswählen. Wenn Sie diese Option auswählen und die Familie in ein Projekt laden, wird die Stütze in der Draufsicht mit der in der Draufsicht der Familie angegebenen Schnittebene angezeigt.

1. Öffnen Sie eine Stützenfamilie, oder erstellen Sie eine neue Stützenfamilie.
2. Klicken Sie auf Registerkarte Erstellen Gruppe Eigenschaften Familienkategorie und -parameter.
3. Aktivieren bzw. deaktivieren Sie im Dialogfeld Familienkategorie und -parameter unter Familienparameter den Parameter Familie mit Schnitten in Draufsichten anzeigen.

   Anzeigeart der Stütze in der Draufsicht	Aktion
   Basierend auf der Schnittebene der Projektdraufsicht	Deaktivieren Sie den Parameter.
   Einheitlich, unabhängig von der Schnittebene der Projektdraufsicht	Aktivieren Sie den Parameter. Die Stütze wird mit der in der Familieneditordraufsicht angegebenen Schnittebene angezeigt.

4. Klicken Sie auf OK.
5. Speichern Sie die Stützenfamilie.

   Nachdem Sie die Stützenfamilie in ein Projekt geladen haben, wird die Stütze basierend auf den Parametereinstellungen im Familieneditor angezeigt.

Beispiel

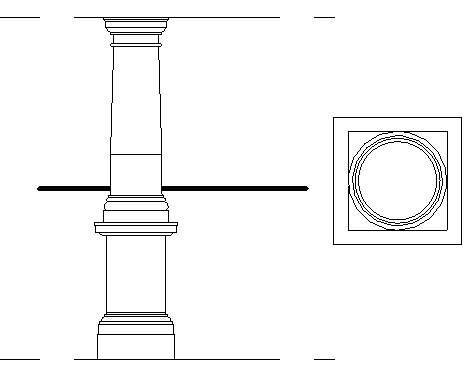

Die folgende Abbildung zeigt eine in ein Projekt geladene Stützenfamilie, wobei Als echten Schnitt im Grundriss darstellen nicht aktiviert ist. Die horizontale Linie wurde eingefügt, um die Schnittebene der Draufsicht zu markieren.

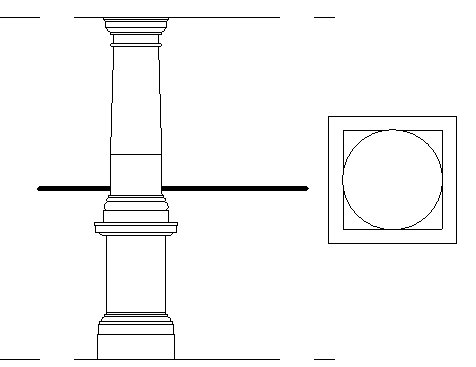

Im Bild unten wurde die Stützenfamilie bei aktiviertem Parameter Als echten Schnitt im Grundriss darstellen gespeichert. Sie wurde in ein Projekt geladen, und eine horizontale Linie wurde eingefügt, um die Schnittebene der Draufsicht zu markieren (wie im Bild oben). Beachten Sie, dass die Schnittebene der Projektdraufsicht keine Auswirkung auf die Anzeige der Stütze hat.

Beispiel

Die folgenden Abbildung zeigt eine Familie von Stützen mit Konsolen, für die Als echten Schnitt im Grundriss darstellen aktiviert (links) und deaktiviert (rechts) ist. Beachten Sie, dass die Schnittebene der Projektdraufsicht keine Auswirkung auf die Anzeige der Stütze hat. Der waagerechte Pfeil markiert die Schnittebene für die Schnittansichten nach rechts.
