Ausblenden von Teilen einer Ansicht in einem Plan

Wenn Sie eine Ansicht in einen Plan einfügen, können Sie Teile davon ausblenden, um sich auf den wichtigen Bereich konzentrieren zu können: Dazu gibt es folgende Möglichkeiten:

Tipp: Wenn die Originalversion der Ansicht erhalten bleiben soll, erstellen Sie zuerst ein Duplikat. (Klicken Sie mit der rechten Maustaste im Projektbrowser auf den Namen der Ansicht, und wählen Sie Ansicht duplizieren Duplizieren.) Öffnen Sie das Duplikat der Ansicht, und wenden Sie nach Bedarf Zuschneidebereiche und Maskierungen an. Fügen Sie das Duplikat dann in den Plan ein.

Beispiel

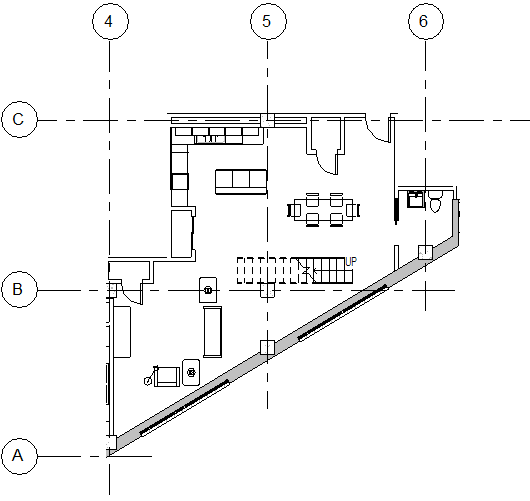

So wurden im folgenden Grundriss die obere rechte und die obere linke Ecke der Wohneinheit mithilfe von Maskierungen ausgeblendet, um unwichtige Modellgeometrie unsichtbar zu machen.

Revit Structure

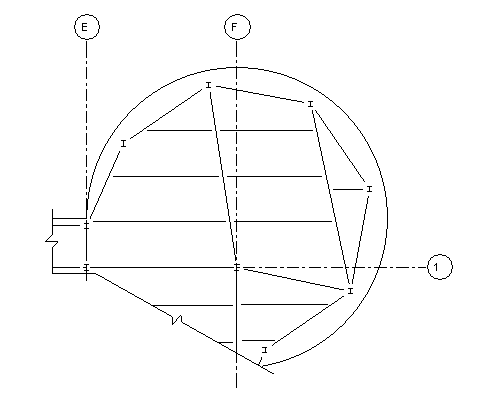

Beispiel
