Legendenansichten

Erstellen Sie Legenden, um die in einem Projekt verwendeten Gebäudebauteile und Beschriftungen in einer Liste anzuzeigen.

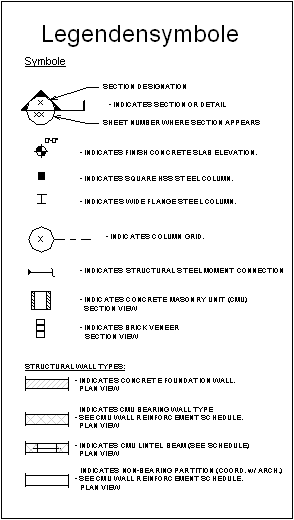

Beispiel

Beispiel

Zu den typischen Legenden gehören

• Beschriftungslegende: Zeigt Beschriftungen in Plänen wie Schnittbeschriftungen, Ebenenmarkierungen, Höhenkotenmarkierungen, Ansichtssymbole, Schlüsselinformationssymbole, Änderungsbeschriftungen, Elementbeschriftungen und andere Symbole an, die nicht für Modellobjekte stehen. Zu jedem Symbol gehört erläuternder Text. Alle Symbole werden in Druckgröße angezeigt.
• Modellsymbollegende: Zeigt symbolische Darstellungen von Modellobjekten und beschreibenden Text an.

  Typische Elemente sind Elektro- und Sanitärinstallationen, HLS-Bauteile und Grundstücksobjekte.

• Legende für Linienstile: Zeigt Linien mit den ausgewählten Linienstilen und Text an, der angibt, wofür der betreffende Linienstil in Zeichnungen steht.

  Sie können u. a. für Feuerwiderstandsklassen, Grundstücksgrenzen, Zonenabstände, elektrische Kabel, Sanitär- und andere Leitungen sowie für Achsen verwendet werden.

• Materiallegenden: Zeigt Beispiele für Schnitt- oder Oberflächenmuster und Angaben zu den jeweils dazugehörigen Materialien an.
• Phasen: Zeigt einen Wandschnitt mit der ausgewählten grafischen Überschreibung und erklärendem Text an.

Legenden können mehreren Plänen hinzugefügt werden. Alle Elemente, die in Zeichenansichten platziert werden, beispielsweise Detaillinien, Text, Bemaßungen und Schraffuren, können in einer Legende platziert werden.

Legendenansichten sind spezifisch für das jeweilige Projekt. Sie können daher nicht zwischen Projekten übertragen werden.

Anmerkung: Ein Bauteil, das in einer Legende platziert wird, zählt nicht als zusätzliches Exemplar des Bauteils im Gebäudemodell und wird der Exemplaranzahl des Bauteils in einer Bauteilliste oder einem Hinweisblock daher nicht hinzugefügt.

Sichtbarkeit von Elementen in Legenden

Sie können Legendenansichten ändern, indem Sie die Sichtbarkeit von Unterkategorien in der Ansicht deaktivieren. Weitere Informationen erhalten Sie unter Sichtbarkeit und grafische Darstellung in Projektansichten .

Beispiel: Sie können mehrere Legendenkomponenten für Türen platzieren und dann alle Unterkategorien für Türen mit Ausnahme von Rahmen/Pfosten deaktivieren, um eine Legende für Türrahmen zu erstellen.
