Anmerkung: Dieser Vorgang geht davon aus, dass Sie ein Fassadensystem ohne automatische Rastererstellung erstellt haben. Informationen zur Verwendung der automatischen Rastererstellung finden Sie unter Typbasiertes Fassadenelementlayout.
- Klicken Sie auf Registerkarte Architektur
Gruppe Erstellen Fassadenraster. - Öffnen Sie eine 3D-Ansicht.

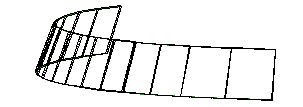

- Wenn Sie den Mauszeiger auf Systemkanten platzieren, wird eine temporäre Rasterlinie angezeigt. Klicken Sie, um die Rasterlinien zu platzieren.
Tipp: Beim Platzieren von Fassadenrasterlinien auf einem Fassadensystem wird der Mauszeiger von den Schnittpunkten von Begrenzungslinien mit anderen Linien oder Referenzebenen gefangen.Revit füllt jeden Rasterabschnitt (Entwurfseinheit) mit einem eigenen Fassadenelement.
