Erstellen von Splines aus Referenzpunkten

Splines können aus bestehenden Punkten erstellt werden. Dies können freie, basisbauteilabhängige oder steuernde Punkte sein, und sie können bereits zu einem bestehenden Spline, einer Kante oder Oberfläche gehören.

1. Klicken Sie auf Registerkarte Erstellen Gruppe Auswählen Ändern.

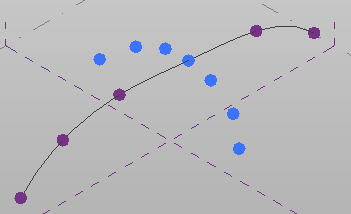

2. Wählen Sie die Punkte aus, die den Spline bilden sollen.

3. Klicken Sie auf Registerkarte Ändern | Referenzpunkte Gruppe Zeichnen (Spline durch Punkte).

4. Klicken Sie auf Registerkarte Ändern | Referenzpunkte Gruppe Auswählen (Ändern).

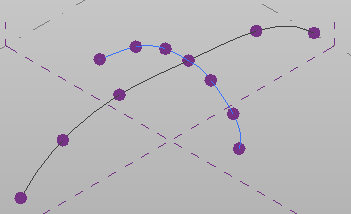

Ein Spline wird aus den ausgewählten Punkten erstellt. Freie Punkte werden in steuernde Punkte für die Linie umgewandelt.

Anmerkung: Mithilfe des Werkzeugs (Spline durch Punkte) in der Gruppe Zeichnen können Sie beim Freihand-Zeichnen von Splines Referenzpunkte erstellen.
