Skizzieren von planaren Bewehrungen

Für das manuelle Platzieren von Biegeformen in einem gültigen Basisbauteil stehen Skizzierwerkzeuge zur Verfügung. Bewehrungsskizzen werden mit einer vorhandenen Form verknüpft, wenn folgende Attribute übereinstimmen:

• Anzahl der Liniensegmente
• Form der verbundenen Liniensegmente
• Anzahl der Haken
• Richtung der Haken
• Biegungsbemaßungen der Haken
• Formtyp: Standard oder Bügel

Wenn die Skizze mit keiner vorhandenen Form übereinstimmt, wird im Biegeformen-Browser und in der Dropdown-Liste Biegeformtyp in der Optionsleiste eine neue Form erstellt.

Platzieren von Bewehrung mithilfe von Skizzierwerkzeugen

1. Zeigen Sie in einer Schnittansicht ein gültiges Betonbasisbauteil an.
2. Klicken Sie auf Registerkarte Ingenieurbau Gruppe Bewehrung Bewehrung.
3. Klicken Sie auf Registerkarte Ändern | Platzieren Bewehrung Platzierung der Ausrichtung (oder Platzierungsperspektive) Bewehrung skizzieren.
4. Wenn Sie dazu aufgefordert werden, wählen Sie das Basisbauteil für die Bewehrung.
5. Benutzen Sie die Skizzierwerkzeuge zum Skizzieren der Biegeform.


   Skizzieren von Biegeformen

   Optional. Klicken Sie auf Registerkarte Ändern | Bewehrungsskizze erstellen Gruppe Bewehrung Multiplanar zum Erstellen einer multiplanaren Bewehrung.

6. Fügen Sie den Enden der Biegeform Haken hinzu.


   Hinzufügen von Bewehrungshaken zu einer skizzierten Form

7. Platzieren Sie die Bewehrungshaken, und richten Sie sie mit den entsprechenden Grafiksteuerelementen aus.

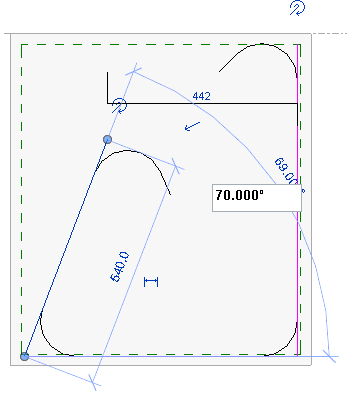

   Tipp: Beim Bearbeiten von Segmenten im Skizziermodus können Sie Längen und Winkelbemaßungen manuell definieren, indem Sie auf die temporären Bemaßungen klicken und einen neuen Wert eingeben. Diese temporären Werte können in permanente umgewandelt werden.

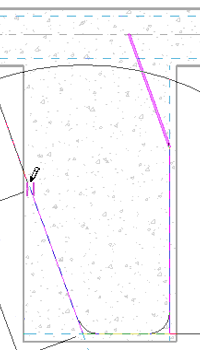

8. Klicken Sie auf Registerkarte Ändern | Erstellen Bewehrungsskizze Gruppe Modus Bearbeitungsmodus beenden, um die Skizze zu akzeptieren und die neue Form zu platzieren. Die Form der neuen Bewehrung wird an der Überdeckungsreferenz gefangen und dadurch angepasst.
   Anmerkung: Bemaßungen werden gelöscht, wenn die Bewehrung in eine Form umgewandelt wird.
