- Öffnen Sie in einem Revit-Projekt eine 2D- oder orthogonale 3D-Ansicht.
Die Ansicht muss eine flache oder zylindrische Oberfläche aufweisen, auf der Sie Abziehbilder platzieren können. Abziehbilder können nicht in perspektivischen 3D-Ansichten platziert werden.
- Klicken Sie auf Registerkarte Einfügen
Gruppe Verknüpfen Dropdown-Liste Abziehbild
(Abziehbild einfügen). Wenn im aktuellen Projekt keine Abziehbilder vorhanden sind, wird das Dialogfeld Abziehbildtypen angezeigt, da Sie einen Abziehbildtyp erstellen müssen. Weitere Informationen erhalten Sie unter Erstellen eines Abziehbildtyps.
- Wählen Sie in der Typenwahl den Abziehbildtyp, der in der Ansicht platziert werden soll.
- Wenn Sie die physikalische Größe des Abziehbilds ändern möchten, geben Sie in der Optionsleiste Werte für Breite und Höhe ein. Damit das Seitenverhältnis erhalten bleibt, aktivieren Sie das Kontrollkästchen Anteile sperren.
- Klicken Sie im Zeichenbereich auf eine flache Oberfläche (z. B. eine Wand- oder Dachfläche) oder eine zylindrische Oberfläche, um das Abziehbild zu platzieren.
Das Abziehbild wird wie in der Abbildung gezeigt in allen nicht gerenderten Ansichten als Platzhalter angezeigt. Wenn Sie den Mauszeiger über das Abziehbild ziehen oder dieses auswählen, wird es als Rechteck mit einem Kreuz angezeigt. Das detaillierte Abziehbild wird nur in gerenderten Bildern angezeigt.
- Nach der Platzierung eines Abziehbilds können Sie weitere Abziehbilder vom gleichen Typ platzieren. Zum Platzieren eines weiteren Abziehbilds wählen Sie das gewünschte Abziehbild in der Typenwahl aus und klicken dann auf die gewünschte Position im Gebäudemodell.
- Beenden Sie das Werkzeug Abziehbild, indem Sie die Esc-Taste zweimal drücken.

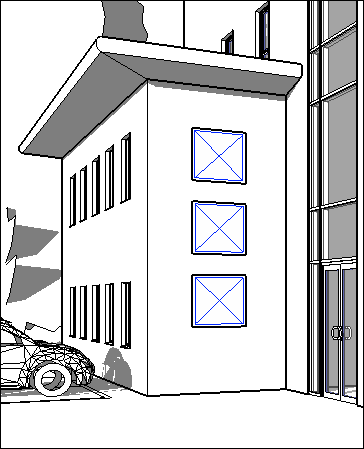

3D-Ansicht mit Platzhaltern für Abziehbilder
