Bei Projektionskanten ist es möglich, den Linienstil lediglich für einen Teil der betreffenden Kante zu ändern. Wenn Sie den Linienstil einer einzelnen Kante ändern (siehe Verwenden des Werkzeugs Liniengrafik), werden an ihren Enden blaue Steuerelemente angezeigt. Durch Ziehen dieser Steuerelemente legen Sie das Segment der Kante fest, für das der neue Stil gelten soll.

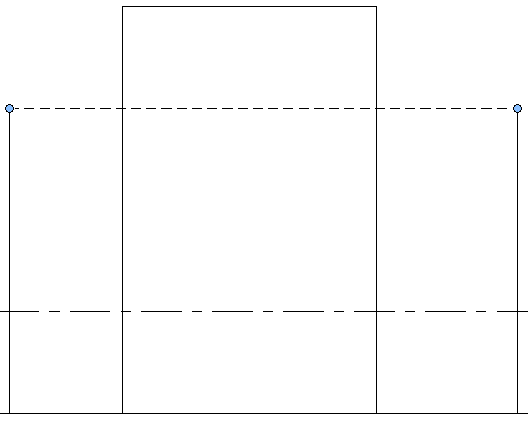

Im folgenden Beispiel wurde in einer Ansicht ein Stil für verdeckte Linien auf die Oberkante einer Wand angewendet, die hinter einer anderen steht.

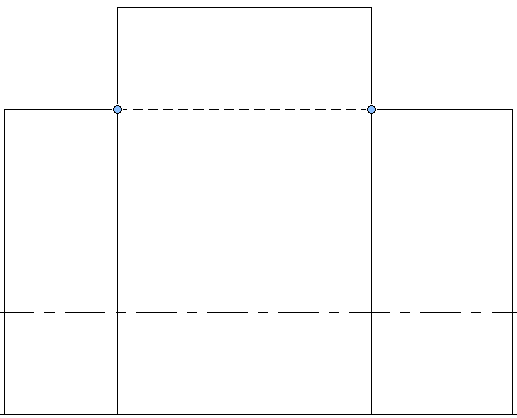

Sie können die Steuerelemente aufeinander zu ziehen, damit der verdeckte Linienstil nur auf das Segment, das von der höheren Wand im Vordergrund verdeckt wird, angewendet wird:
Soll der gewählte Linienstil auf die gesamte Kante (nicht nur ein Segment davon) angewendet werden, halten Sie die Umschalttaste gedrückt und klicken auf die Kante.
