Anmerkung: Es handelt sich hier um ein allgemeines Verfahren zum Verbinden von Dächern. Je nach Entwurf müssen Sie dieses Verfahren möglicherweise etwas variieren.
- Nachdem Sie Wände und ein Dach für Ihren Entwurf skizziert haben, skizzieren Sie ein weiteres Dach, das Sie mit dem ursprünglichen Dach verknüpfen möchten.
Beachten Sie, dass Sie das zweite Dach nicht hinzufügen können, indem Sie die Skizze für das erste bearbeiten.
- Legen Sie die Linien des zweiten Dachs gegebenenfalls als Neigungsdefinitionslinien fest, mit Ausnahme der Linie, die mit dem ersten Dach oder der Wand zusammenfällt. Weitere Informationen finden Sie unter Dachneigung.
- Klicken Sie auf Registerkarte Ansicht
Gruppe Erstellen
(Standard-3D-Ansicht). - Wählen Sie in den Steuerelementen für Ansichten für Bildstil die Option Schattiert.
- Umkreisen Sie gegebenenfalls den Entwurf, damit Sie die Kanten der Wand bzw. des Dachs auswählen können.
- Klicken Sie auf Registerkarte Ändern Gruppe Geometrie
(Dach verbinden/Dachverbindung aufheben). - Wählen Sie eine Kante des Dachs, das Sie verbinden möchten, und wählen Sie dann die Wand oder das Dach, mit dem das Dach verbunden werden soll.

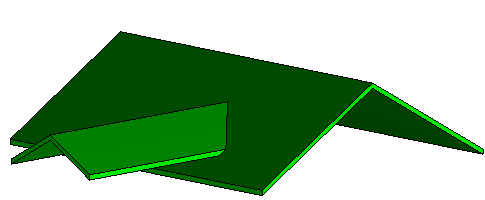

Verbundene Dächer
