Erstellen von Wänden aus Körperflächen

Sie können Wände aus Körperexemplaren erstellen, indem Sie Linien oder Flächen mithilfe des Werkzeugs Wand über Fläche auswählen. Dieses Werkzeug platziert Wände auf nicht horizontalen Flächen eines Körperexemplars oder generischen Modells.

Wenn Sie die Körperfläche ändern, werden Wände, die mit dem Werkzeug Wand über Fläche erstellt wurden, nicht automatisch aktualisiert. Um die Wand zu aktualisieren, verwenden Sie das Werkzeug Aktualisieren auf Fläche.

Tipp: Wenn Sie eine nicht rechteckige Wand an einer senkrechten Zylinderfläche erstellen möchten, legen Sie das Profil mithilfe von Öffnungen und projektspezifischen Schnitten fest.

So erstellen Sie eine Wand aus Körperflächen

  1. Öffnen Sie eine Ansicht, die den Körper zeigt.
  2. Klicken Sie auf Registerkarte Körpermodell & Grundstück Gruppe Über Fläche modellieren (Wand über Fläche)
  3. Wählen Sie in der Typenwahl einen Wandtyp aus.
  4. Wählen Sie in der Optionsleiste die gewünschten Werte für die Ebene, die Höhe und die Basislinie.
  5. (Optional) Zum Erstellen der Wand aus einer einzelnen Körperfläche klicken Sie auf Registerkarte Ändern | Platzieren Wand über Fläche Gruppe Mehrfachauswahl (Mehrere auswählen), um diese Option zu deaktivieren. (Sie ist standardmäßig aktiviert.)
  6. Bewegen Sie den Mauszeiger, um eine Fläche hervorzuheben.
  7. Klicken Sie auf die Fläche, um sie auszuwählen.

    Wenn die Option Mehrere auswählen nicht aktiviert ist, wird die Wand sofort auf der Fläche platziert.

  8. Wenn Mehrere auswählen aktiviert ist, wählen Sie weitere Körperflächen.

    Verfahren

    1. Klicken Sie auf eine nicht ausgewählte Fläche, um sie der Auswahl hinzuzufügen. Klicken Sie auf eine ausgewählte Fläche, um sie zu entfernen.

      Am Mauszeiger wird angezeigt, ob Sie Flächen hinzufügen (+) oder entfernen (-).

    2. Klicken Sie zum Aufheben einer Auswahl und zum Neuauswählen auf Registerkarte Ändern | Platzieren Wand über Fläche Gruppe Mehrfachauswahl (Auswahl aufheben).
    3. Wenn Sie die gewünschten Flächen ausgewählt haben, klicken Sie auf Registerkarte Ändern | Platzieren Wand über Fläche Gruppe Mehrfachauswahl Wand erstellen.

Beispiele

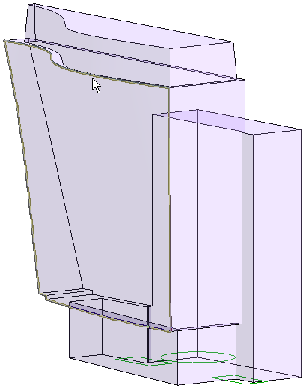

Ebene vertikale Fläche, mit dem Mauszeiger markiert

Nicht vertikale Fläche, mit dem Mauszeiger markiert
