- Öffnen Sie eine Draufsicht oder eine 3D-Ansicht, und wählen Sie den Bildausschnitt.
Auf dem Bildausschnitt werden Steuerelemente angezeigt.
- Ziehen Sie die Ziehpunkte, um die Größe des Bildausschnitts zu ändern.
Beim Ändern der Größe eines Bildausschnitts steuern Sie, in welchen Ansichten er angezeigt werden soll. Wenn eine Ansichtsebene den Bildausschnitt nicht mehr schneidet, ist der Bildausschnitt in dieser Ansicht nicht mehr sichtbar. Entsprechend werden in dieser Ansicht keine der mit diesem Bildausschnitt verknüpften Bezüge angezeigt.
Nehmen wir beispielsweise an, dass ein Gebäude acht Geschosse hat. Sie ändern den Bildausschnitt so, dass seine obere Begrenzung bei Ebene 4 liegt. Folglich werden der Bildausschnitt und die mit ihm verknüpften Bezüge in den Draufsichten für die Ebenen 5 bis 8 nicht angezeigt. Wenn Sie dagegen die Größe des Bildausschnitts so ändern, dass diese Ebenen geschnitten werden, werden die Bezüge in diesen Ansichten angezeigt.

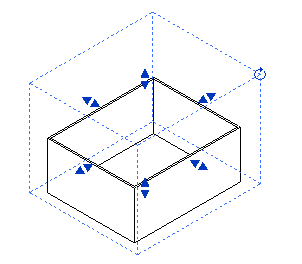

Bildausschnitt in 3D mit Steuerelementen zum Ziehen und Drehen
