Erstellen eines Titelblatts

Zu einem Konstruktionsdokumentsatz gehört normalerweise ein Titelblatt (Deckblatt). Dort ist meist eine gerenderte Darstellung, eine 3D-Zeichnung oder eine andere Ansicht des Gebäudemodells zu sehen. Auf dem Titelblatt können außerdem die folgenden Informationen gegeben werden:

• Inhaltsverzeichnis (auch: Planliste, Zeichnungsindex, Planindex)
• Projektname und -adresse
• Kundeninformationen
• Nachbarschaftsplan
• Zoneninformationen
• Informationen zur Einhaltung von Regelungen
• Liste der Mitglieder des Projektteams
• Rechtsgültige Beschreibung des Grundstücks und seiner Grenzen
• Allgemeine Hinweise

Da die Art der Informationen auf dem Titelblatt sich von den Informationen auf den übrigen Seiten des Dokumentationssatzes unterscheidet, wird für das Titelblatt meist ein anderes Format als für diese verwendet. Sie müssen möglicherweise einen speziellen Plankopf für das Titelblatt erstellen. Weitere Informationen erhalten Sie unter Planköpfe.

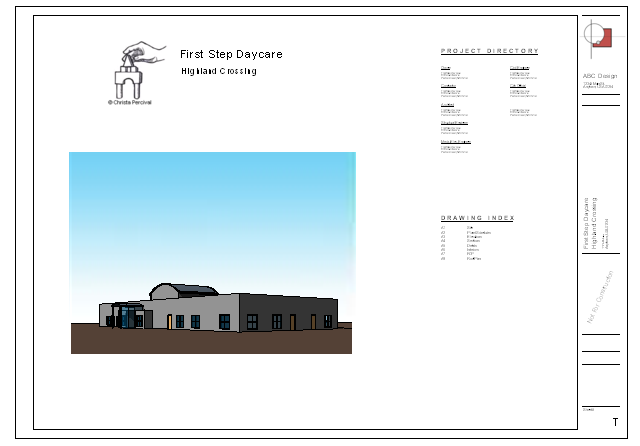

Beispiel

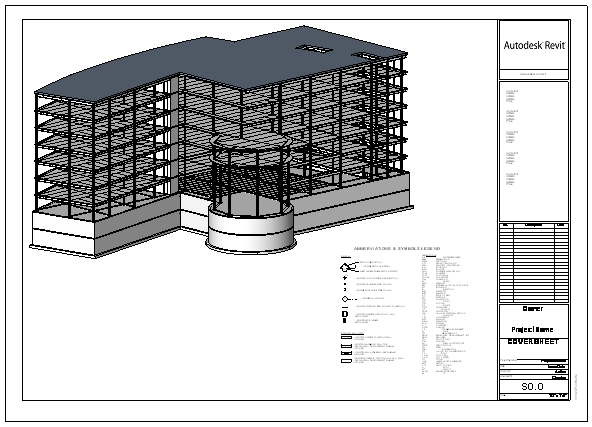

Beispiel

So erstellen Sie ein Titelblatt

1. Fügen Sie dem Projekt einen Plan mit dem passenden Plankopf hinzu.

   Weitere Informationen erhalten Sie unter Hinzufügen von Plänen.

2. Benennen Sie den Plan um, sodass ersichtlich wird, dass dies das Titelblatt ist.

   Weitere Informationen erhalten Sie unter Umbenennen von Plänen.

3. Fügen Sie dem Plan die gewünschten Ansichten hinzu.

   Weitere Informationen erhalten Sie unter Hinzufügen von Ansichten zu Plänen.

4. Erstellen Sie eine Planliste, wobei Sie das Titelblatt auslassen, und fügen Sie sie dem Plan hinzu.

   Weitere Informationen erhalten Sie unter Planlisten.

5. Fügen Sie dem Titelblatt die gewünschten Informationen hinzu.

   Der Plankopf des Titelblatt enthält normalerweise Felder, in die Sie Informationen über das Projekt eingeben können. Klicken Sie in die Textbereiche, um Text einzugeben. Weitere Informationen erhalten Sie unter Angeben von Plankopfinformationen für Pläne.
