Wenn sich zwei Wände schneiden, erstellt Revit vorgabemäßig eine Stumpfverbindung und bereinigt die Anzeige in der Draufsicht, um sichtbare Kanten zwischen den verbundenen Wänden und den entsprechenden Bauteil-Layern zu entfernen.

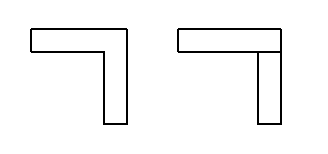

Stumpfverbindung mit und ohne Bereinigung bei grobem Detaillierungsgrad
Stumpfverbindung mit und ohne Bereinigung mit feinem Detaillierungsgrad
Sie können die Anzeige einer Verbindung in einer Draufsicht ändern, indem Sie eine andere Verbindungsoption als Stumpf (Gehrung oder Winklig) wählen oder indem Sie eine andere Reihenfolge angeben, in der die Wände stumpf oder rechtwinklig zueinander angeordnet werden. Genauere Anweisungen hierzu finden Sie unter Ändern der Konfiguration in Wandverbindungen.
Sie können auch angeben, ob die Verbindung bereinigt wird, nicht bereinigt wird oder gemäß der Vorgabeeinstellung für die Ansicht bereinigt wird. Weitere Informationen erhalten Sie unter Festlegen von Optionen für das Bereinigen von Wandverbindungen.
