Revit bietet die Möglichkeit, die Darstellung von Tragwerksbauteilen aus Beton, die in der Ansicht verdeckt sind, zu steuern. Die Darstellung von verdeckten Linien bei Wänden, Geschossdecken, Tragwerk, Stützen und Fundamentelementen wird durch die folgenden Ansichtsparameter gesteuert:
- Disziplin
Der Parameter Disziplin muss auf Tragwerk gesetzt werden, damit nicht sichtbaren Linien als verdeckt dargestellt werden.
- Bildstil
Durch Festlegen der Modellgrafiken auf Verdeckt oder auf Schattiert werden unsichtbare Linien als verdeckt dargestellt.
Anmerkung: Das Muster für verdeckte Linien kann im Dialogfeld Sichtbarkeit/Grafiken festgelegt werden. Weitere Informationen erhalten Sie unter Sichtbarkeit und grafische Darstellung in Projektansichten .

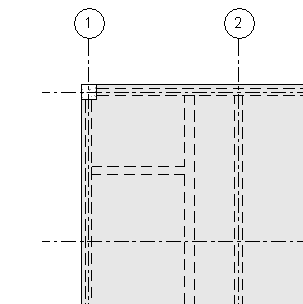

In Betonwände integrierte tragende Geschossdecken und Träger
