Anzeige von Elementen im Röntgen-Modus

Im Röntgen-Modus werden die Profile, expliziten und impliziten Pfade, Achsen und Steuerknoten angezeigt, aus denen eine Form erstellt wurde.

Die folgenden Elemente werden im Röntgen-Modus angezeigt:

• Profile

  Die geschlossenen Schleifen, aus denen Sie die Form von Extrusionen, Erhebungen, Rotationen und Sweeps erstellt haben.


• Explizite Pfade

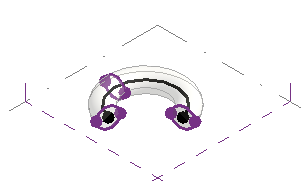

  Die Linie, die Sie zum Erstellen eines Sweeps gezeichnet haben.


• Implizite Pfade

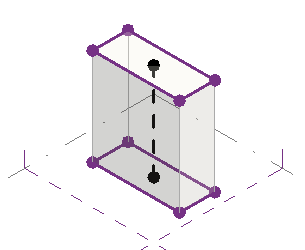

  Die vom System erstellte Linie für die Erstellung von Extrusionen und Erhebungen.


• Achse

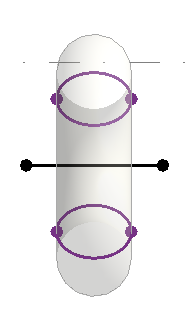

  Die von Ihnen für die Drehung eines Rotationskörpers erstellte Achse


• Steuerknoten

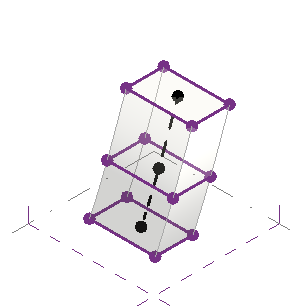

  Die vom System erstellten Punkte auf dem Pfad, von dem die einzelnen Profile abhängig sind.
