Bauteile werden an Referenzebenen und anderen Bauteilen aus der gleichen Kategorie gefangen.
Objektfang am ersten oder zweiten Punkt
Kollinear zu bestehender Linie fangen: Der Punkt wird kollinear zu bestehender Geometrie gefangen.
An Linie fangen: Der Punkt wird an einer bestehenden Linie oder Geometrie gefangen. Der Mauszeiger wird außerdem auch am Mittelpunkt einer Linie gefangen.

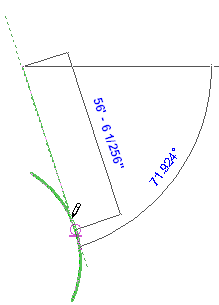

Tangente an Bogen fangen: Der Berührpunkt einer Tangente wird an einem bestehenden Bogenende gefangen.
An Endpunkt oder Mittelpunkt fangen: Der Punkt wird am Endpunkt einer Geraden oder eines Bogens oder am Mittelpunkt eines Bogens oder Kreises gefangen.
Fangen am zweiten Punkt oder an der ganzen Linie
Horizontal oder vertikal fangen: Beim Skizzieren einer geraden Linie wird die Linie exakt horizontal oder vertikal gefangen, sobald sich der Mauszeiger der horizontalen oder vertikalen Ausrichtung nähert. Revit

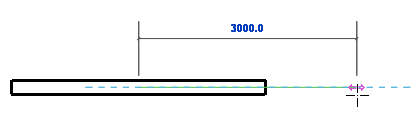

Horizontal fangen
Vertikal fangen
Parallel zu bestehender Linie fangen: Eine Linie wird parallel zu bestehender Geometrie gefangen.
Senkrecht zu bestehender Linie fangen: Eine Linie wird lotrecht zu bestehender Geometrie gefangen.
