Luftkanalsysteme überprüfen

Dieses Werkzeug prüft die HLS Systeme, die Sie erstellen, um sicherzustellen, dass jedes System einem benutzerdefinierten System zugewiesen und ordnungsgemäß verbunden ist.

Überprüfen des Luftkanalsystems

Um die Verbindungen für Luftkanalsysteme im Modell zu überprüfen, klicken Sie auf Registerkarte Berechnung Gruppe Systemüberprüfung (Luftkanalsysteme überprüfen).

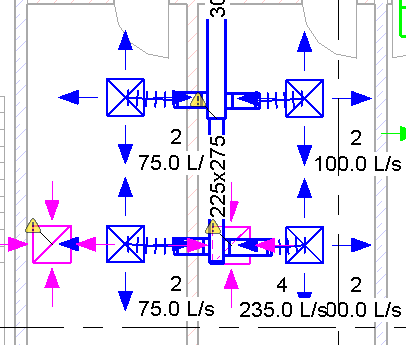

Revit zeigt die grafischen Warnsymbole und Hinweislinien für ungültige Luftkanalsysteme in der aktuellen Ansicht an. Warnmeldungen werden angezeigt, wenn die folgenden Bedingungen erfüllt sind:
  • Das System ist nicht ordnungsgemäß verbunden.

    Ein System gilt als nicht ordnungsgemäß verbunden, wenn nicht alle Elemente in ein und demselben physikalischen Netz verbunden sind. Dies ist z. B. in einem System der Fall, in dem ein oder mehrere Luftdurchlässe nicht mit einem durchgängigen Luftkanalsystem verbunden sind.

  • Durchfluss und Bedarf passen nicht zusammen.
  • Die Fließrichtungen stimmen nicht überein.

Durch Klicken auf ein Warnsymbol zeigen Sie die dazugehörige Warnmeldung an. In der Warnmeldung können Sie mithilfe der Pfeilschaltflächen einen Bildlauf durch die Liste der Warnmeldungen durchführen. Klicken Sie auf (Dialog Warnung erweitern), um die Details der Warnmeldung anzuzeigen.

Klicken Sie erneut auf (Luftkanalsysteme überprüfen), um die Warnsymbole zu deaktivieren.

Anzeigen von Unterbrechungen

Sie können Trennungssymbole für Anschlussstücke anzeigen, die derzeit nicht verbunden. Um die Anzeige der Trennungssymbole zu steuern, klicken Sie auf Registerkarte Berechnung Gruppe Systemüberprüfung Unterbrechungen anzeigen. Wählen Sie im Dialogfeld Trennungsoptionen anzeigen, eine der folgenden Optionen:
  • Luftkanal
  • Rohr
  • Kabeltrasse und Leerrohr
  • Elektro

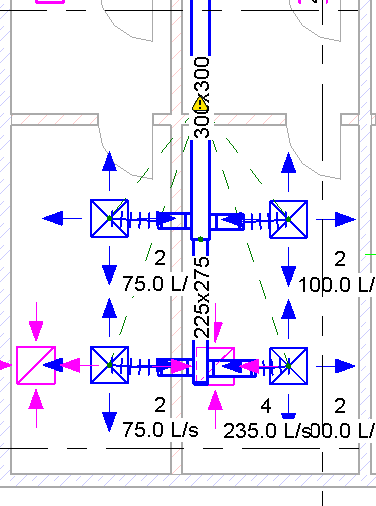

Im folgenden Beispiel wurden Markierungen für nicht verbundene Luftkanäle ausgewählt.

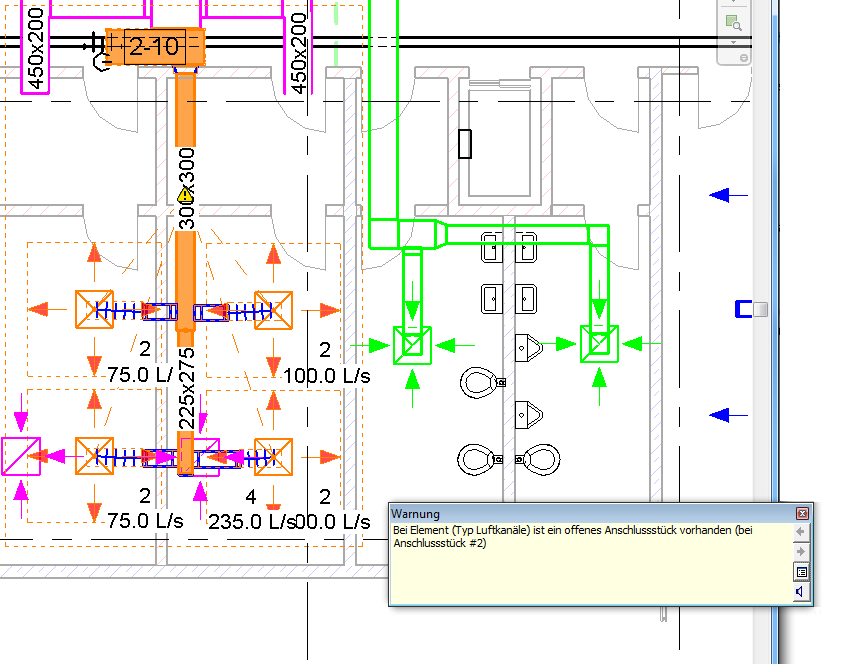

Durch Klicken auf ein Warnsymbol zeigen Sie die dazugehörige Warnmeldung an. Klicken Sie auf (Dialog Warnung erweitern), um die Details der Warnmeldung anzuzeigen.

Klicken Sie auf (Unterbrechungen anzeigen), und deaktivieren Sie die Auswahl, um die Trennungssymbole.
