In der Umgebung für Konzeptentwürfe können Sie Bemaßungen beschriften, indem Sie ihnen Parameter zuweisen, und dann mit verschiedenen Entwurfsvarianten experimentieren, indem Sie die Parameter direkt bearbeiten. Wenn Sie eine beschriftete Bemaßung bearbeiten, wird die gesamte dazugehörige Geometrie angepasst, und die geänderten Werte werden in der Beschriftung der Bemaßung angezeigt. Die Beschriftungen ändern sich dynamisch, wenn Sie im Zeichenbereich bearbeitet werden.

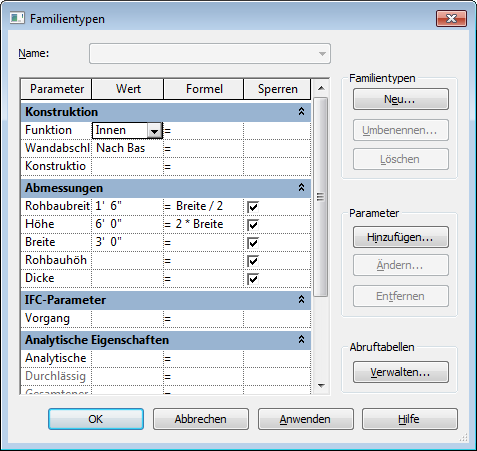

Wenn Sie die Werte für beschriftete Bemaßungen ändern, werden auch die Werte für die Familientypenparameter im Dialogfeld Familientypen aktualisiert. Hier können Sie Formeln eingeben, die die Beziehungen zwischen den Bemaßungen wie hier gezeigt festlegen.
Sie können z. B. eine beschriftete Bemaßung an eine neue Position ziehen. Alle Linien, die durch Formeln verknüpft sind, werden verschoben und ihre Parameterwerte entsprechend geändert. Wenn beispielsweise für Parameter B = A/2 gilt, beträgt der Wert von B immer die Hälfte des Werts von Parameter A. Wenn sich der Wert von B auf 8 ändert, ändert sich der Wert von A auf 16. Wenn Sie die entsprechenden Linien direkt bearbeiten, können Sie die Änderung der Parameterwerte im Zeichenbereich verfolgen.
Die einem Parameter zugewiesenen Formeln werden in der Dropdown-Liste Beschriftung in der Optionsleiste angezeigt. Sie können ausgewählt und auf die beschrifteten Bemaßungen angewendet werden. Wenn Sie eine Formel auf eine Bemaßung anwenden, wird sie als neue Beschriftung im Zeichenbereich angezeigt.
