In diesem Modell wird ein Gehäuse für elektronische Geräte simuliert, für das die Temperaturen der einzelnen Komponenten und die Luftstromverteilung bestimmt werden soll. Das Gehäuse enthält zwei Leiterplatten, mehrere Chips und andere wärmeproduzierende Komponenten. Das Gehäuse wird durch einen handelsüblichen Lüfter gekühlt.
Sehen Sie sich zu Beginn dieses kurze Video zu den einzelnen Schritten des Lernprogramms an:
Erste Schritte
1. Laden Sie das Modell über herunter. Speichern Sie die Datei lokal in einem Ordner auf Ihrem Computer, und extrahieren Sie ihren Inhalt.
2. Öffnen Sie Simulation CFD 360 durch Doppelklicken auf das Desktop-Symbol:

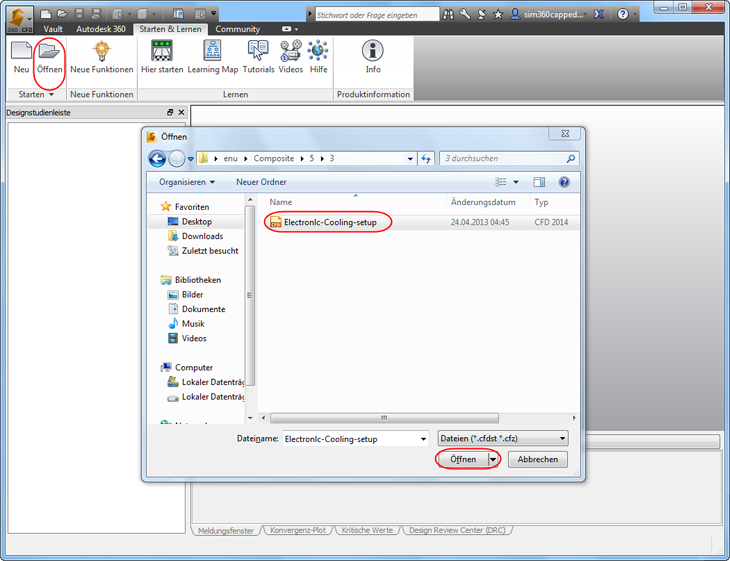

3. Klicken Sie zum Öffnen des Modells in der Multifunktionsleiste auf der Registerkarte Starten & Lernen auf Öffnen, wählen Sie die CFZ-Datei aus, und klicken Sie auf Öffnen.

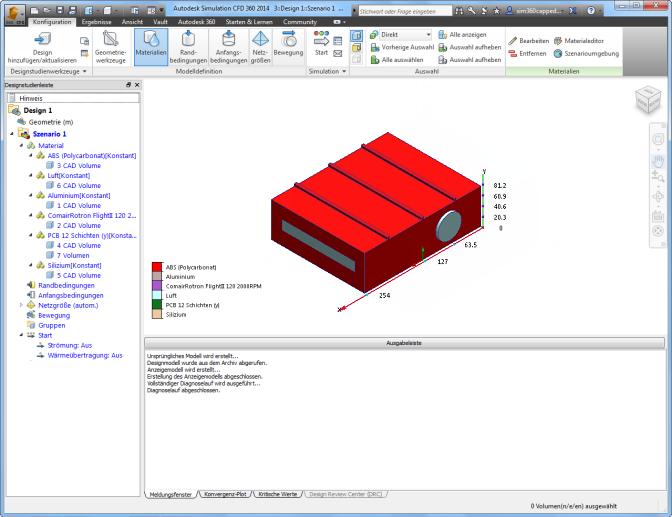

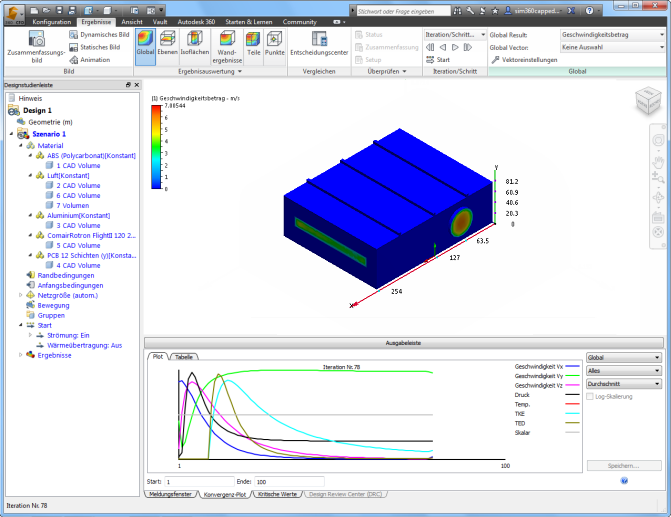

Wenn das Modell geladen ist, wird Folgendes angezeigt:
Ausführen der Simulation

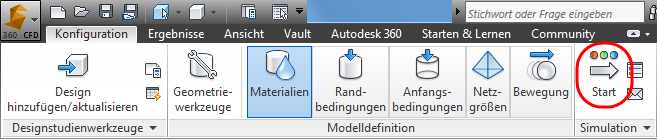

1. Klicken Sie auf der Registerkarte Einrichtung in der Gruppe Simulation auf Lösen:

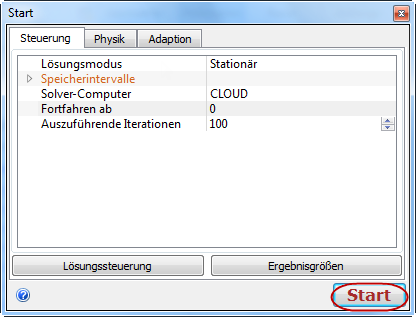

2. Klicken Sie auf Lösen.
Die Simulation wird gestartet. Die Ausführung dieses Modells sollte etwa 10 Minuten dauern.

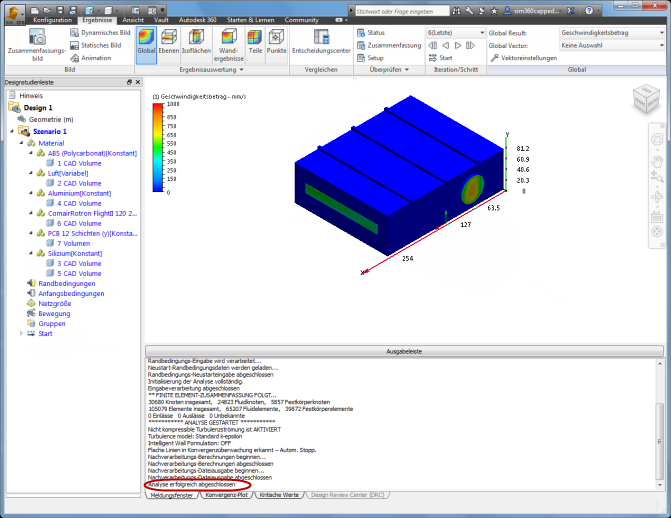

Nach Abschluss der Simulation sollte in der Ausgabeleiste die Meldung Analyse wurde erfolgreich abgeschlossen angezeigt werden:
Anzeigen der Ergebnisse
Nachdem Sie die Simulation ausgeführt haben, können Sie sich die Luftströmungen innerhalb des Gehäuses ansehen.

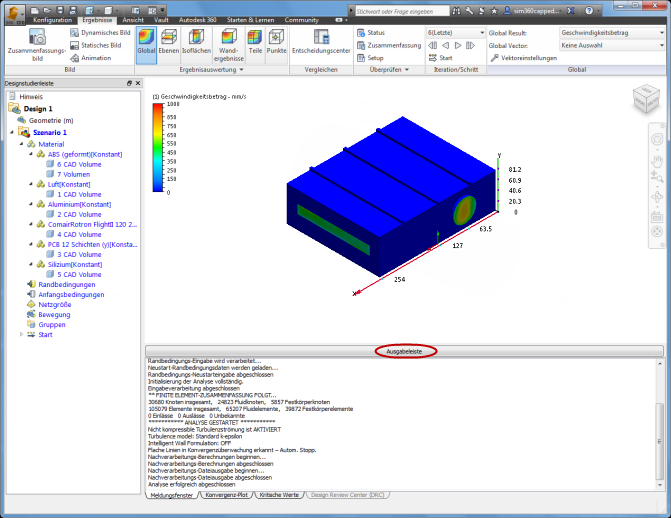

1. Erweitern Sie den Arbeitsbereich, indem Sie auf die Schaltfläche Ausgabeleiste klicken.

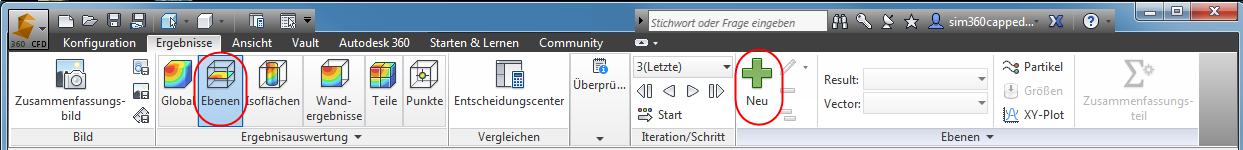

2. Klicken Sie zur Erstellung einer Ergebnisebene auf Ebenen und dann auf Hinzufügen.

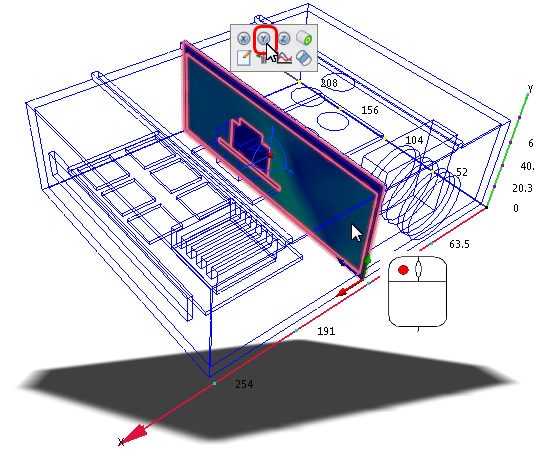

3. Klicken Sie zur Ausrichtung der Ebene mit der linken Maustaste auf die Ebene, und klicken Sie dann auf Y.
4. Klicken Sie auf den kleinen Pfeil neben Bearbeiten, und klicken Sie danach auf Vektoreinstellungen.

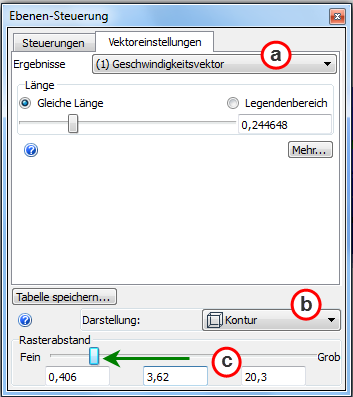

5. Führen Sie die folgenden Schritte aus, um Vektoren einzublenden und eine anschauliche Ansicht zu erstellen:
- a. Wählen Sie im Menü Ergebnisse die Option Geschwindigkeitsvektor.
- b. Wählen Sie im Menü Darstellung die Option Umriss.
- c. Ziehen Sie den Schieberegler Rasterabstand nach links.

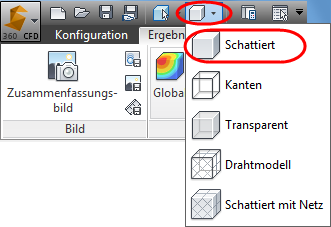

6. Klicken Sie zum Schattieren des gesamten Modells im Schnellzugriffs-Werkzeugkasten auf Visueller Stil, und wählen Sie dann Schattiert.
7. Gehen Sie wie folgt vor, um Gehäuse und Luftströmung als Umriss darzustellen:

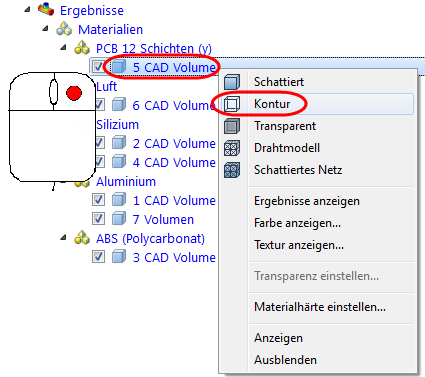

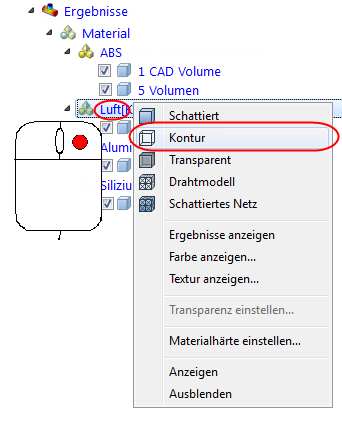

- Klicken Sie in der Designstudienleiste (Zweig Ergebnisse) mit der rechten Maustaste auf Casing, und wählen Sie Umriss.
- Klicken Sie mit der rechten Maustaste auf Air, und wählen Sie Umriss.

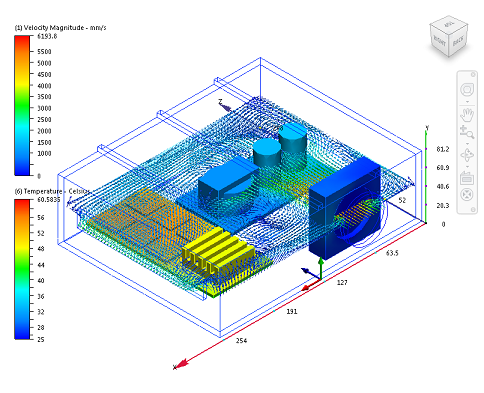

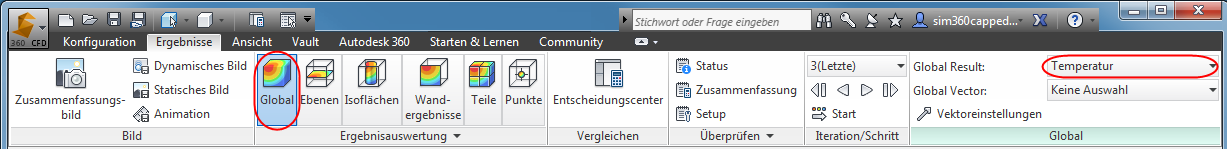

8. Klicken Sie zum Anzeigen der Komponententemperaturen auf Global, und wählen Sie im Menü Globale Ergebnisse die Option Temperatur.
Gut gemacht! In nur wenigen Minuten haben Sie eine recht komplexe 3D-Strömungssimulation ausgeführt und eine sowohl beeindruckende als auch nützliche Ansicht erstellt.
Nächste Schritte
In dieser Übung war das Modell bereits eingerichtet. Wenn Sie die einzelnen Schritte selbst durcharbeiten und mehr über die Simulation der Kühlung für elektronische Geräte mit Autodesk® Simulation CFD erfahren möchten, klicken Sie hier.
Möchten Sie weitere Modelltypen kennenlernen oder mehr über die Autodesk® Simulation CFD-Ressourcen erfahren, klicken Sie hier.
