In diesem Modell simulieren Sie die Luftströmungen in einem Bürogebäude an einem heißen Sommertag. Die Außentemperaturen sind sehr hoch, im Büro ist die Klimaanlage eingeschaltet. Im Raum sitzt eine Person, für die Sie den Umgebungskomfort des Büroklimas ermitteln.
Sehen Sie sich zu Beginn dieses kurze Video zu den einzelnen Schritten des Lernprogramms an:
Erste Schritte
1. Laden Sie das Modell über herunter. Speichern Sie die Datei lokal in einem Ordner auf Ihrem Computer, und extrahieren Sie ihren Inhalt.
2. Öffnen Sie Simulation CFD 360 durch Doppelklicken auf das Desktop-Symbol:

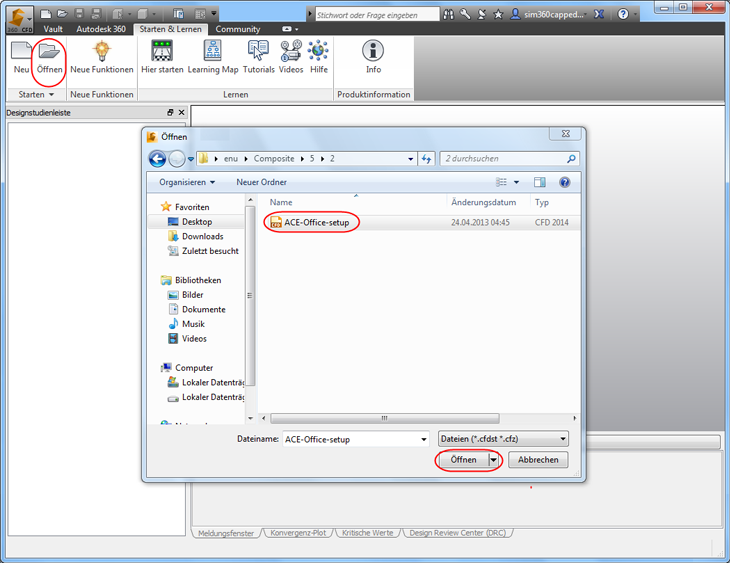

3. Klicken Sie zum Öffnen des Modells in der Multifunktionsleiste auf der Registerkarte Starten & Lernen auf Öffnen, wählen Sie die CFZ-Datei aus, und klicken Sie auf Öffnen.

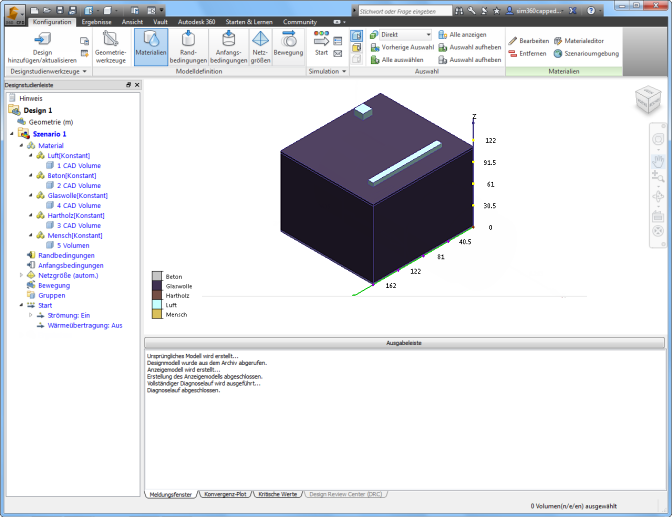

Wenn das Modell geladen ist, wird Folgendes angezeigt:
Ausführen der Simulation
1. Klicken Sie auf der Registerkarte Einrichtung in der Gruppe Simulation auf Lösen:
2. Klicken Sie auf Lösen.

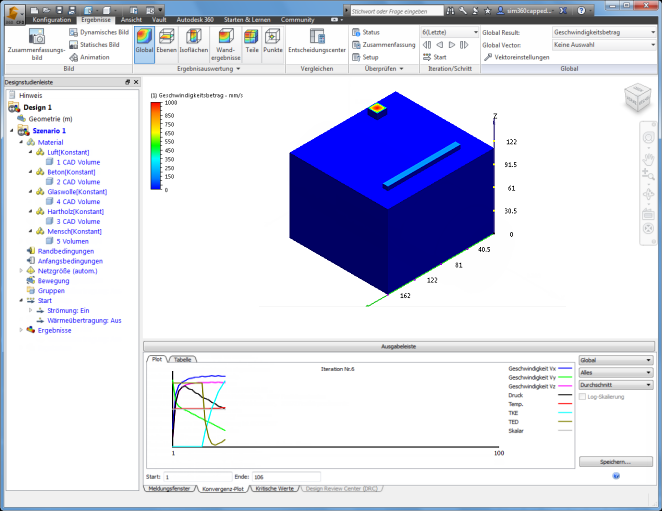

Die Simulation wird gestartet. Die Ausführung dieses Modells sollte etwa 10 Minuten dauern.

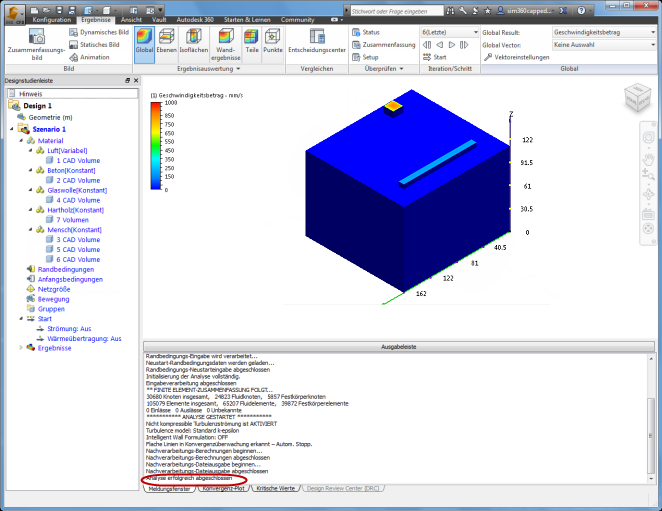

Nach Abschluss der Simulation sollte in der Ausgabeleiste die Meldung Analyse wurde erfolgreich abgeschlossen angezeigt werden:
Anzeigen der Ergebnisse
Nachdem Sie die Simulation ausgeführt haben, können Sie sich die Luftströmungen innerhalb des Büros ansehen.

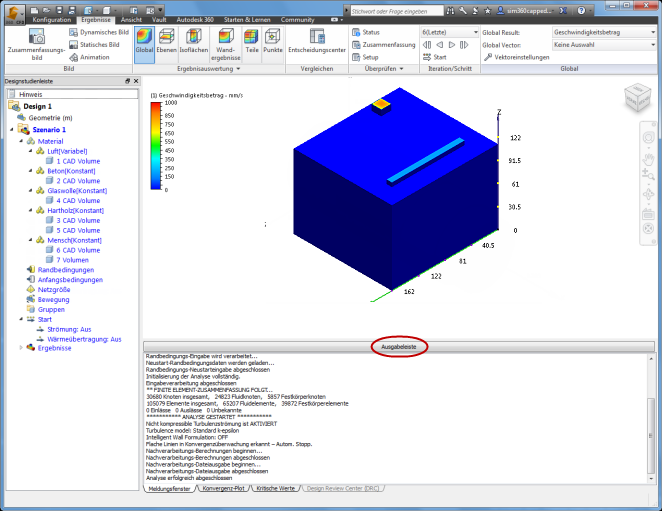

1. Erweitern Sie den Arbeitsbereich, indem Sie auf die Schaltfläche Ausgabeleiste klicken.

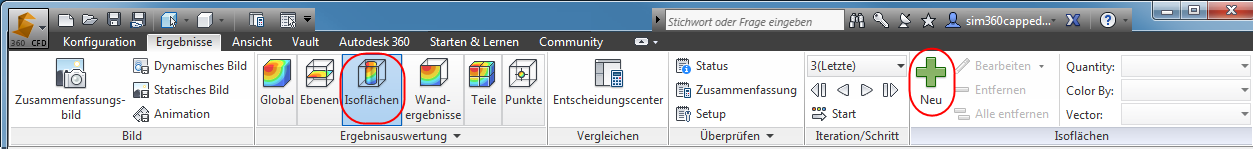

2. Klicken Sie zur Erstellung einer dreidimensionalen Ansicht der Strömung (auch als Iso-Fläche bezeichnet) auf Isoflächen und dann auf Hinzufügen.

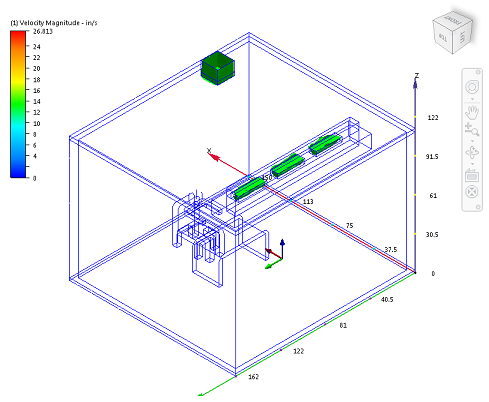

Das Modell sollte nun wie folgt aussehen:
3. Um diese Ansicht interessanter zu gestalten, ändern Sie die Iso-Fläche ein wenig. Klicken Sie auf Bearbeiten.

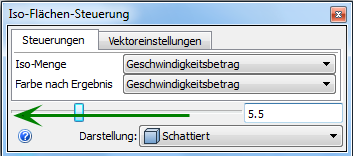

4. Ziehen Sie den Schieberegler nach links (etwa auf 5.5).

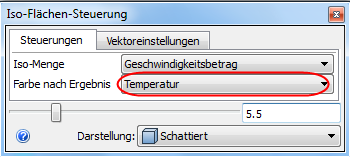

5. Setzen SieFarbe nach Ergebnis auf Temperatur.

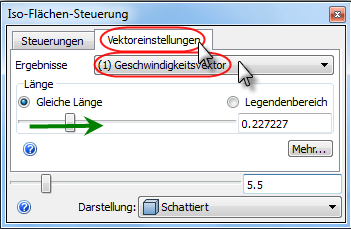

6. Klicken Sie zum Anzeigen der Vektoren auf die Registerkarte Vektoreinstellungen. Wählen Sie im Menü Ergebnisse die Option Geschwindigkeitsvektor. Ziehen Sie den Schieberegler Länge nach rechts, damit Sie die Vektoren besser sehen können.
7. Nehmen Sie folgende Einstellungen vor, um die Person besser sehen zu können:

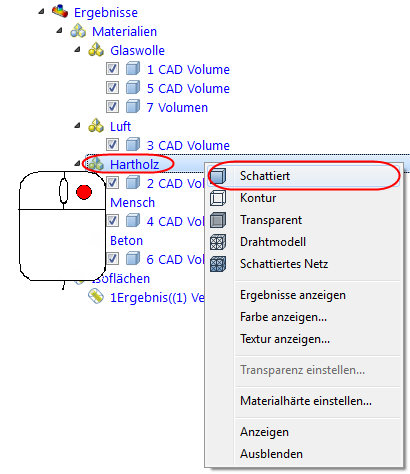

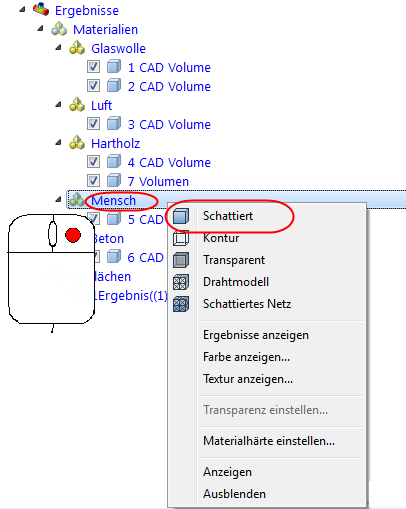

- Klicken Sie in der Designstudienleiste (Zweig Ergebnisse) mit der rechten Maustaste auf Human, und wählen Sie Schattiert.
- Klicken Sie mit der rechten Maustaste auf Weichholz, und wählen Sie Schattiert.

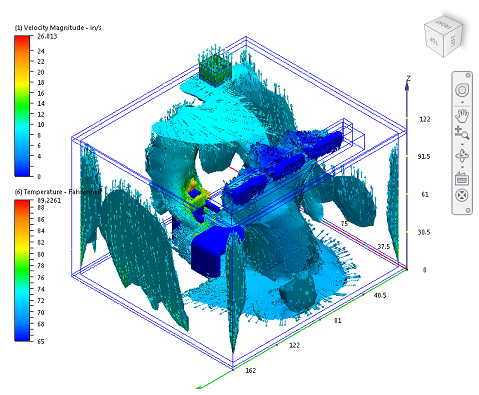

Gut gemacht! In nur wenigen Minuten haben Sie eine recht komplexe 3D-Strömungssimulation ausgeführt und eine sowohl beeindruckende als auch nützliche Ansicht erstellt.
Nächste Schritte
In dieser Übung war das Modell bereits eingerichtet. Wenn Sie die einzelnen Schritte selbst durcharbeiten und mehr über AEC-Simulationen mit Autodesk® Simulation CFD erfahren möchten, klicken Sie hier.
Möchten Sie weitere Modelltypen kennenlernen oder mehr über die Autodesk® Simulation CFD-Ressourcen erfahren, klicken Sie hier.
