Bewerten des Druckabfalls

In diesem Schritt wird anhand des Abschnitts "Kritische Werte" des Entscheidungscenters der Druckabfall bewertet.

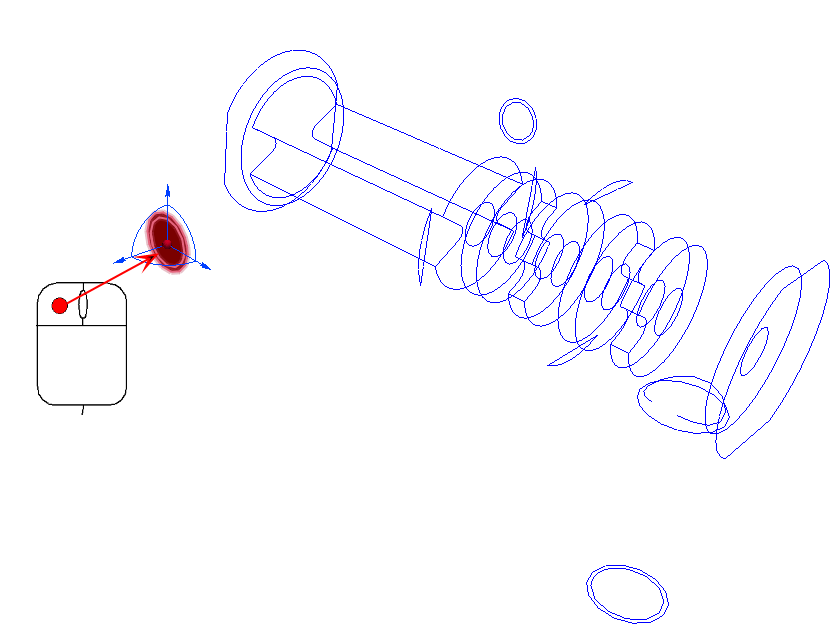

Klicken Sie mit der linken Maustaste auf die Ebene, und klicken Sie auf das Symbol "Flächenausrichtung". Wählen Sie die Einlassfläche aus.

Um die Ebene in eine Ergebnisebene umzuwandeln, klicken Sie auf Zusammenfassung erstellen in der kontextabhängigen Gruppe Ebenen:

Um Ergebnisse zu vergleichen, klicken Sie auf Entscheidungscenter Im Schnellzugriff-Werkzeugkasten:

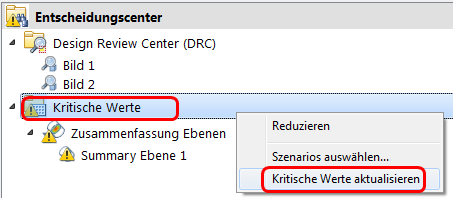

Klicken Sie im Entscheidungscenter mit der rechten Maustaste auf Kritische Werte, und klicken Sie auf Kritische Werte aktualisieren.

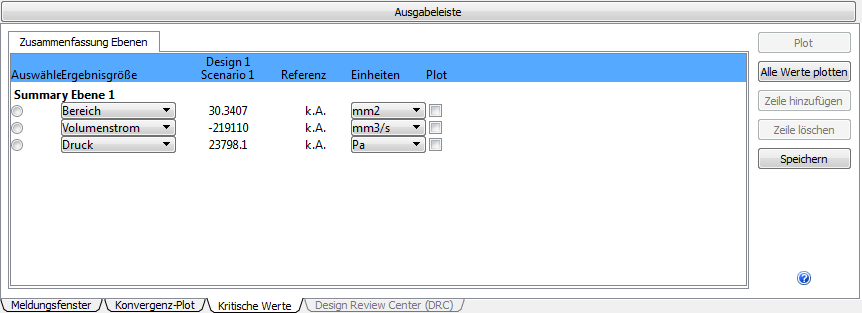

Anmerkung: Betrachten Sie die Daten der Zusammenfassungsebene auf der Registerkarte Kritische Werte der Ausgabeleiste.

Anmerkung: Da der Auslassdruck 0 Pa (Überdruck) beträgt, ist dies der Druckabfall von diesem Einlass bis zum Auslass.

In diesem Beispiel wurden Daten einer einzelnen Analyse mithilfe der Ergebnisebenen extrahiert. In den folgenden Schritten wird ein zusätzliches Szenarios erstellt. Anschließend werden die Szenarios im Entscheidungscenter miteinander verglichen.
