Ausrichten nach

Betrachten einer Fläche, einer Oberfläche oder eines Punkts

Verwenden Sie Ausrichten nach, um das Modell im Grafikfenster zu zoomen und zu drehen. Es sind drei verschiedene Funktionen zum Betrachten verfügbar:

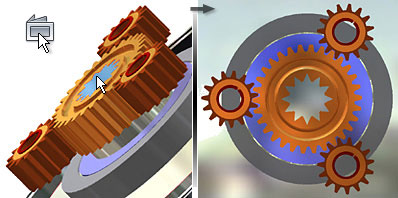

• Ausrichten nach : Positioniert das ausgewählte planare Element parallel zum Bildschirm oder positioniert die ausgewählte Kante bzw. Linie horizontal zum Bildschirm.
• Ausrichten nach Punkt : Zentriert, dreht und zoomt die Anzeige, um die Elemente um den ausgewählten Punkt lotrecht zum Bildschirm zu positionieren.
• Ausrichten nach Fläche: Erstellt eine Ebene mit bester Einpassung über die ausgewählte Fläche und positioniert die Ebene parallel zum Bildschirm. Darüber hinaus wird die Anzeige gezoomt, um die Fläche einzubeziehen.


Klicken Sie in der Navigationsleiste auf den Befehl Ausrichten nach. Um einen anderen Ausrichten nach-Befehl auszuwählen, klicken Sie auf den Abwärtspfeil und wählen aus dem Menü. Klicken Sie auf die entsprechende Modellgeometrie, um die Anzeige neu auszurichten.
