Schritt 5

Das Layout des Dialogfelds Schritt 5 ist davon abhängig, ob Sie in Schritt 1 eine Analyse der Dauerfestigkeit oder des Ermüdungssicherheitsfaktors ausgewählt haben. Der Assistent für die Ermüdungsberechnung stimmt die in Schritt 5 dargestellte Form entsprechend ab. Eine andere Eingabe ist erforderlich.

Fall 1: Wenn in Schritt 1 die Berechnung der dehnungs- oder spannungsbasierten Dauerfestigkeit angegeben wird

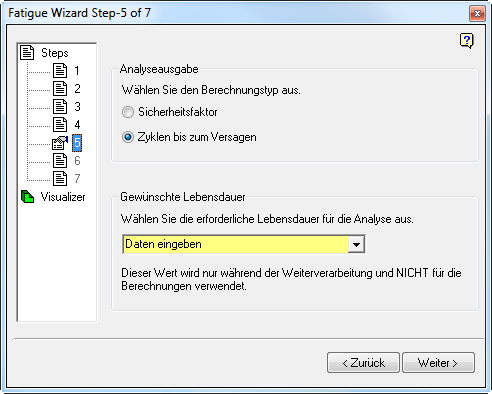

Wenn eine dehnungsbasierte Lebensdauer (EN) oder spannungsbasierte Lebensdauer (SN) in Schritt 1 angegeben wurde, zeigt der Abschnitt Analyseausgabe von Schritt 5 zwei zusätzliche Optionen für die Berechnung. Geben Sie an, welche Art der Berechnung Sie ausführen möchten: Sicherheitsfaktor oder Zyklen bis Fehler.

Wichtig: Verwechseln Sie die in Schritt 5 ausgewählte Option Sicherheitsfaktor nicht mit der Option der Ermüdungssicherheitsfaktor-Analyse in Schritt 1, die aus einem Goodman- oder Haigh-Diagramm berechnet wird. Der in Schritt 5 gewählte Sicherheitsfaktor basiert auf einer Zyklen- oder Schadensberechnung. Der Assistent für die Ermüdungsberechnung verwendet die gewünschte Anzahl an Zyklen und führt einen iterativen Prozess zur Skalierung der Spannungen durch. Weiterhin wird der Schaden neu berechnet, bis eine minimale Lebensdauer erreicht wird, die der gewünschten Lebensdauer entspricht. Der ermittelte Skalierungsfaktor, der auf die Spannungen angewendet wird, um die gewünschte Lebensdauer zu erreichen, wird durch den Assistenten für die Ermüdungsberechnung ausgegeben.

Die Ausgaben der Option Zyklen bis Fehler zeigen, wie der Name schon sagt, wie viele Zyklen der angegebenen Lastkurven das Modell aushalten wird, bevor ein Ermüdungsfehler auftritt.

Geben Sie im Eingabefeld Gewünschte Lebensdauer die Anzahl der Zyklen der gewünschten Dauerfestigkeit an. Sie können eine Zahl aus dem Dropdown-Menü (Zehnerpotenzen von einer Million bis zu zehn Millionen Zyklen) auswählen oder einen anderen Wert eingeben. Die Verwendung dieser Eingaben hängt von der Auswahl im Abschnitt Analyse des Schritts 5 ab:

Festgelegte Option: Analyseausgabe	Wie der Wert Gewünschte Lebensdauer verwendet wird.
Sicherheitsfaktor	Die Berechnung des Sicherheitsfaktors basiert auf der gewünschten Anzahl von Lebenszyklen.
Zyklen bis Fehler	Die gewünschte Anzahl von Lebenszyklen wird nur für die Nachbearbeitung verwendet und wirkt sich nicht auf die Berechnung aus.

Anmerkung: In beiden Fällen werden die Ergebnisse als akzeptabel, grenzwertig oder unakzeptabel eingestuft. Dies beruht auf einem Vergleich der berechneten mit der gewünschten Lebensdauer.

Derzeit können Sie nicht steuern, welche Lastfälle bei der Berechnung des Sicherheitsfaktors skaliert werden. Der Assistent für die Ermüdungsberechnung wendet dieselbe Spannungsskalierung auf alle Knoten und Lastfälle an, die in der Ermüdungsberechnung aktiviert sind.

Fall 2: Wenn ein Ermüdungssicherheitsfaktor in Schritt 1 angegeben wird

Wenn in Schritt 1 die Analyse des Ermüdungssicherheitsfaktors angegeben wird, sind die Optionen im Abschnitt Analyseausgabe des Schritts 5 abgeblendet.

Geben Sie den gewünschten Ermüdungssicherheitsfaktor im Feld Gewünschte Lebensdauer (Beispiel: 1.25 oder 1.5) ein. Dieser Wert wird nur für die Nachbearbeitung verwendet und wirkt sich nicht auf die Berechnungen aus. Der Assistent für die Ermüdungsberechnung klassifiziert die Ergebnisse als akzeptabel, grenzwertig oder unakzeptabel. Dies beruht auf einem Vergleich des berechneten mit dem gewünschten Sicherheitsfaktor.
