Mit dem Assistenten für die Ermüdungsberechnung können Sie eine Berechnung zu einem Ermüdungsschaden durchführen und hierzu ein ‘Lastspektrum' oder einen ‘Betriebszyklus’ verwenden. Diese Art der Analyse ist eine im Hinblick auf die Verarbeitung effiziente Methode zur Bewertung einer Struktur oder Komponente im Hinblick auf die Beständigkeit bei verschiedenen Lastbedingungen.
Sie steuern die Spektrumanalyse mit einer durch Komma getrennten Textdatei (.csv), die die Beschreibung der angewendeten Lasten und Wiederholungen der Lasten enthält. Verwenden Sie zur Bearbeitung dieser Dateien einen Text-Editor (z. B. Notepad), und importieren Sie die Datei in Schritt 4 in den Assistenten für die Ermüdungsberechnung.

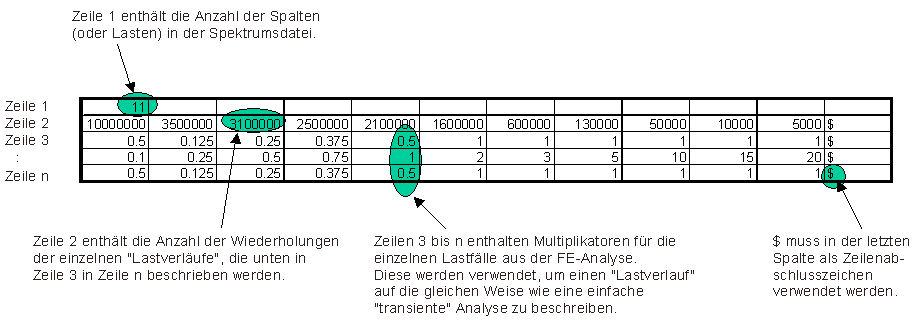

Es folgt ein Beispiel für das Format der Spektrumdatei sowie eine Beschreibung der erforderlichen Werte.
Mit dem Beispiel oben wird die Schadensaufstellung wie folgt erstellt:
- Zeile 1 enthält die Gesamtzahl diskreter Lasten, die die Spektrumdatei erstellen. In diesem Fall existieren 11 einzelne Lasten, sodass die Spektrumdatei 11 Spalten enthält.
- Der Assistent für die Ermüdungsberechnung liest dann jede Datenspalte aus der Spektrumdatei ein, und erstellt individuelle 'Lasthistorien' aus den Spalten.
- Die Zeilen 3 bis 5 enthalten Multiplikatoren für Lastfälle 1 bis 3 des FEM-Verfahrens . Diese Multiplikatoren werden zusätzlich zu Multiplikatoren eingesetzt, die direkt in Schritt 4 des Assistenten für die Ermüdungsberechnung eingegeben wurden. Die Beschreibung dieser einzelnen Lasthistorie ist identisch mit einer transienten Analyse auf Basis von FEM-Lastfällen.
- Die in Zeile 3 bis Zeile n definierte Lasthistorie wird eine definierte Anzahl von Malen wiederholt. Die Anzahl der Wiederholungen wird durch die Zahl in Zeile 2 definiert.
- Ein Schaden wird für den Zyklus und die zuvor beschriebene Anzahl an Wiederholungen ermittelt.
- Der Assistent für die Ermüdungsberechnung wiederholt dann die vorherigen Schritte für jede Spalte in der Spektrumdatei.
- Der Gesamtschaden wird über alle Lasthistorien hinweg ermittelt und gemeldet.
Die Spektrum-Beispieldatei sieht im durch Komma getrennten Format wie folgt aus:
11
10000000,3500000,3100000,2500000,2100000,1600000,600000,130000,50000,10000,5000,$
0.5,0.125,0.25,0.375,0.5,1,1,1,1,1,1,$
0.1,0.25,0.5,0.75,1,2,3,5,10,15,20,$
0.5,0.125,0.25,0.375,0.5,1,1,1,1,1,1,$
