Auxiliary Link

Auxiliary Link

Conecte dos puntos secuenciales o no secuenciales con una línea recta. Un vínculo auxiliar no forma parte de la geometría de subensamblaje; no obstante, a partir de él puede crearse otra geometría.

Properties

Especifique los parámetros siguientes en el grupo Properties.

Link
Link Number	Especifica el número de vínculo. El valor de Link Number generado automáticamente puede cambiarse.
Position
Start Point	Especifica el punto en el que comienza el vínculo. Nota: Puede ser un punto o un punto auxiliar.
End Point	Especifica el punto en el que finaliza el vínculo. Nota: Puede ser un punto o un punto auxiliar.
Miscellaneous
Comment	Indica notas sobre el vínculo. Los comentarios pueden mostrarse en el grupo Preview.

Ejemplo

Para ver un ejemplo de cómo se utiliza este elemento de geometría, abra el siguiente archivo PKT de ejemplo:

Auxiliary Link Example.pkt

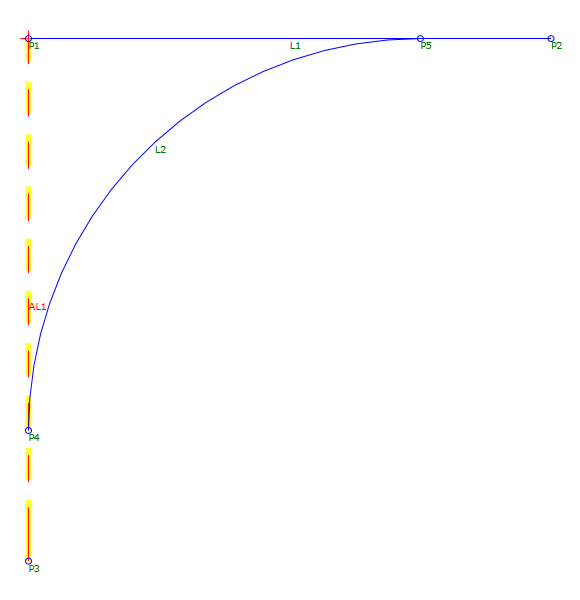

En el ejemplo, L1 se dibuja automáticamente entre los puntos P1 y P2. L2 es un arco de empalme, que debe dibujarse entre dos vínculos. AL1 no se dibuja en el subensamblaje final, sino que se dibuja manualmente entre P1 y P3 para que L2 pueda utilizar su geometría.
