Factory Design Utilities para AutoCAD proporcionan un entorno optimizado y herramientas de diseño para el diseño de suelo de fábrica. También permiten abrir diseños de recursos DWG heredados y añadir la inteligencia de la fábrica a los dibujos. A continuación, los dibujos de Factory pueden utilizarse para llenar un diseño 3D en Inventor Factory.
Layout de la fábrica en 2D
Un layout de la fábrica en 2D es un modelo DWG de un entorno de fábrica, almacén u oficina. El tamaño y la complejidad pueden ir desde una celda a toda la fábrica. El layout puede incluir elementos de construcción como muros, columnas y utilidades. Puede presentar elementos individuales del equipo y crear rutas de ruta para cada producto.
Factory Design Utilities permiten añadir inteligencia al layout de la fábrica. La inteligencia puede añadirse a un layout de recursos de herencia o un nuevo archivo. Los datos adicionales proporcionan la información necesaria para analizar las distribuciones, generar informes y llenar automáticamente el layout de la fábrica con componentes 3D en Inventor Factory.
Flujo de trabajo típico:
- Cree un layout simplificado (p. ej., formas rectangulares) y asigne la información de la estación.
- Cree los productos que se van a fabricar con las estaciones definidas.
- Cree rutas de productos a través las estaciones.
- Guarde como layout de la fábrica DWG 2D.
- Colóquelo en Inventor Factory utilizando Sincronizar Inventor o los comandos de Inventor Factory Nuevo layout a partir de DWG y llénelo con componentes 3D. (Si existen componentes o componentes encadenables 2D en el layout DWG, se reemplazan automáticamente con sus componentes 3D equivalentes al abrirse en Inventor).
Interfaz de usuario

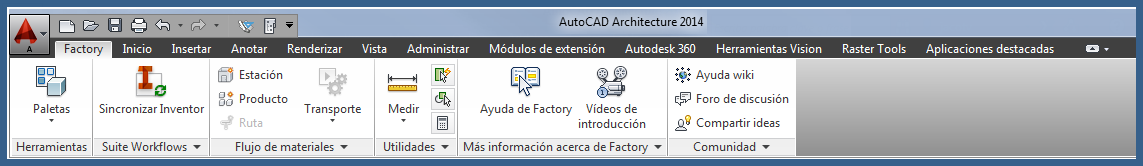

La interfaz de usuario de Factory Design Utilities está ubicada en la ficha Fábrica y dispone de paneles denominados Herramientas, Suite Workflows, Flujo de materiales, Utilidades, Más información acerca de Factory y Comunidad. Una combinación de paneles de Factory y AutoCAD estándar crean el entorno de trabajo de Factory por defecto.
Factory
Existen tres paletas asociadas con Factory Design Utilities: Explorador de componentes, Navegador de Factory y Navegador de propiedades. Las paletas comparten el área del navegador y se pueden ajustar mediante métodos de campo de tamaño estándar. Los navegadores se pueden anclar en diferentes posiciones o dejarse flotando si se colocan fuera del marco de la aplicación.
El Explorador de componentes proporciona acceso a los componentes instalados, los componentes de usuario y los componentes basados en la nube. Los componentes son recursos que juntos forman el contenido de una fábrica. Se pueden incluir las funciones arquitectónicas, equipos para la manipulación de material, el procesamiento de equipos, etcétera.
El Navegador de Factory proporciona acceso a las estaciones, los productos y las rutas definidos. Desde el navegador puede administrar las definiciones de estos objetos de la fábrica. Los menús contextuales proporcionan acceso a comandos de uso frecuente.
El Navegador de propiedades proporciona acceso a varios parámetros y configuraciones asociados con determinados componentes y definiciones de la fábrica.
La herramienta Importar permite incorporar a una hoja de cálculo datos que generan información relacionada variable perteneciente al layout de la fábrica.
La herramienta Exportar proporciona un medio para almacenar y compartir información variable de layout en formato de hoja de cálculo.
Flujo de materiales
Las herramientas de la fábrica proporcionan un medio para definir los productos que se van a fabricar en las instalaciones, las estaciones donde se producen los procesos y las rutas entre estaciones. Una vez que haya un layout, puede analizar el coste del transporte y el uso de las máquinas, así como el consumo eléctrico. Se pueden generar informes de los resultados de forma que se puedan comparar varios casos y documentar. Una vez que el layout cumple los requisitos, se puede enviar a Inventor donde se convierte en una superposición 2D que se llena con componentes 3D.
Componentes de la fábrica
La biblioteca Componentes de la fábrica contiene los modelos de los componentes de la fábrica como cintas transportadoras, redes de conductos y muros. Puede publicar los modelos que se utilicen con frecuencia en la biblioteca. La biblioteca también mantiene los componentes en la nube descargados.
Componentes de la fábrica en la nube
Los requisitos de componentes de la fábrica varían en función del tipo de industria y de la sofisticación del proceso de fabricación. Para facilitar los requisitos de almacenamiento de disco, algunas imágenes se encuentran en un servidor en la nube y se pueden descargar fácilmente a petición. Una instancia local de cada componente se almacena en la memoria caché para su utilización.
Comunidad
El panel Comunidad proporciona fácil acceso a ayuda en línea, foros de discusión y sitios de medios sociales relacionados con el negocio donde puede ver vídeos útiles, compartir información y obtener ayuda sobre problemas de fábrica con los que no está familiarizado.
