En esta mitad del aprendizaje, puede invertir el flujo de trabajo y exportar datos eléctricos de Inventor a AutoCAD Electrical.
Añadir un conector

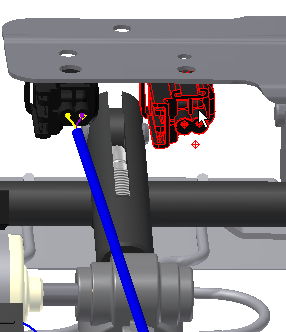

- Inserte una incidencia del conector 900356.ipt. Coloque la incidencia de manera aproximada, como se muestra.Consejo: Arrastre una de las incidencias del navegador a la ventana gráfica para crear otra incidencia, en lugar de utilizar el comando Insertar.

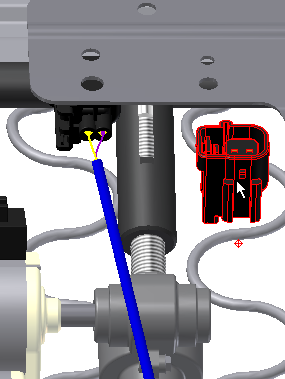

- En la ficha Ensamblar, panel Posición, utilice Forzado de pinzamiento o Mover y Girar. Aproxime la posición del conector como se muestra en la imagen siguiente. El objetivo es que los pasadores del conector queden orientados a la parte frontal del asiento.
Normalmente, se utilizan las restricciones de ensamblaje para colocar y restringir el componente, pero en este ejercicio no es necesario hacerlo.
