- En la cinta de opciones, pulse
ficha Boceto
panel Formato
Construcción
para restablecer la creación de geometría a geometría normal. - A continuación, haga clic en
ficha Boceto
panel Dibujar
Línea
o haga clic con el botón derecho y seleccione Línea en el menú de comandos frecuentes.
- En la ventana gráfica, desplace el cursor por la esquina inferior izquierda del Cylinder Base.ipt hasta que aparezca el círculo verde. Indica que se encuentra en el punto final de la línea de construcción que anteriormente ha proyectado.
- Pulse para insertar el primer punto de la línea.

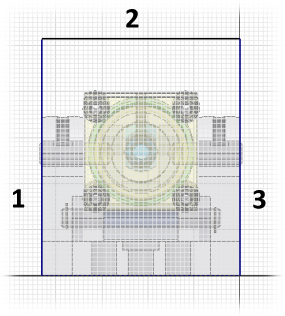

- Prestando atención a las indicaciones de restricciones horizontales y verticales, inserte tres segmentos de línea: vertical, horizontal y, finalmente, vertical. Al iniciar el segmento nuevo desde el punto final del segmento anterior, se asegura de que las líneas forman un único perfil abierto y continuo. El perfil deberá tener el aspecto de la siguiente imagen:
Nota: Para determinar el punto final horizontal en el extremo derecho del segmento 2, arrastre el cursor hacia abajo para ubicar el punto final derecho de la línea de construcción que ha proyectado previamente y, a continuación, desplace el cursor hacia arriba verticalmente manteniendo la alineación. El punto final inferior del segmento 3 debe coincidir con el punto final derecho de la línea de construcción proyectada.Estas tres líneas representarán las caras interiores de la pestaña de contorno que crearán la operación base de la cubierta de chapa.
- Pulse
ficha Boceto
panel Restringir
Cota
o haga clic con el botón derecho y seleccione Crear cota en el menú de comandos frecuentes. A continuación, inserte una cota vertical de 95 mm para definir la altura de la cubierta. Los dos segmentos de línea vertical se ajustan gracias a la restricción horizontal creada al insertar el segmento dos.
- Pulse la ficha Boceto panel Salir Terminar boceto o haga clic con el botón derecho y seleccione Terminar el boceto 2D para salir del entorno de boceto.
El paso siguiente consiste en crear una pestaña de contorno con el boceto de perfil que acaba de crear.
