Colocar un portamolde de tres placas

En esta sección, se coloca un portamolde de tres placas.

1. En la cinta de opciones, pulse ficha Ensamblaje de molde panel Ensamblaje de molde Portamolde .
2. En el cuadro de diálogo Portamolde, asegúrese de que la selección de Posición esté activada. Seleccione la arista que separa el núcleo y la cavidad para localizar el punto de referencia de posición, como se muestra en la imagen siguiente.

3. En el cuadro de diálogo Portamolde, pulse el menú desplegable Proveedor y tipo. En Proveedor, seleccione Futaba y en Categoría, seleccione Portamoldes de tres placas.
4. En la lista, FUTABA-DA-S-IH.
5. Defina el tamaño en 400 x 450 mm.

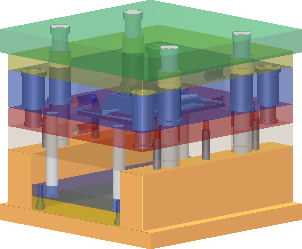

6. Pulse Aceptar para generar el portamolde como se muestra en la imagen siguiente.
7. Si lo desea, si ha habilitado Solicitar nombres de archivos, pulse Aceptar en el cuadro de diálogo Denominación de archivo para aceptar los valores por defecto y generar el portamolde.
