Coloque restricciones de ensamblaje pulsando ALT mientras arrastra.

Las restricciones de ensamblaje mantienen las posiciones de los componentes relativas entre sí en un ensamblaje. Si lo desea, puede utilizar el método abreviado ALT+arrastrar en lugar del cuadro de diálogo Añadir restricción o el comando Ensamblar.

1. La geometría seleccionada determina el tipo de restricción que se aplica:
   • Para añadir una restricción de coincidencia o de nivelación, pulse sobre una cara plana, una arista lineal o un eje.
   • Para añadir una restricción de tangencia, pulse sobre una cara cilíndrica.
   • Para añadir una restricción de inserción, pulse sobre una arista circular.

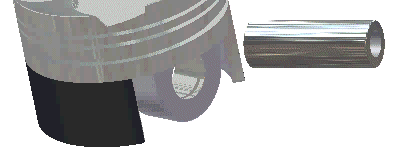

2. Mantenga pulsada la tecla ALT y, a continuación, seleccione el componente y arrástrelo a la posición deseada. A medida que arrastra sobre las operaciones de otras piezas, la vista preliminar muestra el tipo de restricción.
3. Si lo desea, pulse la barra espaciadora para recorrer cíclicamente las opciones del tipo de restricción:
   • Seleccione una restricción de coincidencia o de nivelación.
   • Seleccione una restricción de tangente dentro o fuera de la cara cilíndrica seleccionada.
   • Seleccione la dirección de una restricción de inserción.
4. Si lo desea, arrastre el componente a una nueva posición y recorra cíclicamente las opciones de restricción.
5. Una vez colocadas las piezas en la posición deseada, suelte el botón del ratón para crear la restricción. Un sonido de ajuste indicará que los componentes están en una posición restringida.

   Si la cara con respecto a la que desea restringir está oculta, detenga el cursor hasta que aparezca el comando Seleccionar otro. Pase por todas las opciones disponibles y, a continuación, pulse el punto central para confirmar la selección y añadir la restricción.

Aparecerá un símbolo de restricción en ambos componentes en el navegador.

Sugerencias, teclas de acceso directo

Utilice el método abreviado ALT+arrastrar para inferir restricciones. Pulse la tecla ALT y, a continuación, arrastre un componente a la posición deseada. Las restricciones inferidas se pueden ver en la ventana gráfica al pasar el cursor sobre los componentes afectados.

Si se restringen componentes mediante el método abreviado ALT+arrastrar, se puede modificar el tipo de restricción después de haber empezado a arrastrar la primera pieza.

Suelte la tecla ALT y pulse una tecla de método abreviado:

M o 1	Cambia a una restricción de coincidencia. Pulse la barra espaciadora para cambiar a una restricción de nivelación.
A o 2	Cambia a una restricción angular. Pulse la barra espaciadora para cambiar la dirección del ángulo del componente seleccionado.
T o 3	Cambia a una restricción de tangente. Pulse la barra espaciadora para cambiar entre una restricción de tangente interior y exterior.
I o 4	Cambia a una restricción de inserción. Pulse la barra espaciadora para cambiar la dirección de la inserción.
R o 5	Cambia a una restricción de movimiento de rotación. Pulse la barra espaciadora para cambiar la dirección de la rotación.
S o 6	Cambia a una restricción de traslación. Pulse la barra espaciadora para cambiar la dirección del deslizamiento.
X u 8	Cambia a una restricción transicional.

Nota: Si crea una restricción y olvida qué componentes están restringidos entre sí, pulse la restricción para resaltar los componentes restringidos.
