El diseño dicta que los miembros verticales deben estar a la altura de los canales superiores e inferiores. Se debe alargar los miembros verticales para satisfacer este criterio.

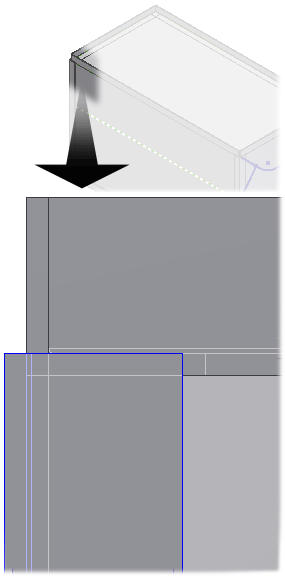

- Oriente la vista del modelo como se muestra.
- En la cinta de opciones, pulse
ficha Diseño
panel Estructura
Alargar/Acortar
. - Seleccione el canal vertical. Realice la selección cerca de la parte superior del canal.Nota: Al alargar un extremo de un componente, el extremo más próximo al cursor cuando selecciona el componente es el extremo que se alarga.
- Asegúrese de que esté seleccionado Alargar-Acortar miembro de estructura en un extremo.
Actualmente, el extremo del canal vertical está a la altura de las superficies internas de los canales superiores. La anchura de los canales es de 40 mm. Por tanto, la distancia de extensión es de 35 mm.
- Escriba 35 mm en el campo Extensión.
- Pulse Aplicar.
- Repita este procedimiento para el otro extremo del canal vertical, esta vez empleando 5 mm como distancia de alargamiento.
- Repita este procedimiento para los extremos superiores de los tres canales restantes. No es necesario ajustar los extremos inferiores de los canales restantes.
- Cierre el cuadro de diálogo cuando haya acabado.
