Durante la fabricación de piezas de chapa, a menudo es necesario que los pliegues físicos se creen en una secuencia particular. La secuencia del orden de pliegue se puede definir cuando el modelo se muestra en estado de desarrollo. Una vez definida, la secuencia de pliegue se puede exportar a una tabla de plegado en los dibujos de producción.
Autodesk Inventor permite crear anotaciones del orden de pliegue en los ejes de pliegues cuando las operaciones moldeadas se aplanan y en los ejes de pliegue ficticios añadidos de forma manual.

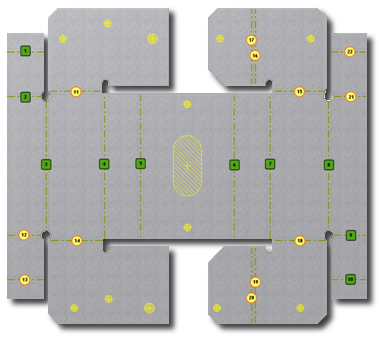

El orden de pliegue se indica en el estado aplanado del modelo mediante glifos de colores numerados en secuencia. Los glifos circulares de un color indican los pliegues que conservan la secuencia por defecto. Los glifos cuadrados de otro color indican los pliegues que se han modificado. El esquema de color activo determina los colores utilizados.
La secuencia de los pliegues se puede modificar de tres maneras:
|
Reordenación dirigida: solicita la selección de un glifo inicial y un glifo final. Cambia la numeración de los ejes de pliegue que se encuentran entre los glifos iniciales y finales seleccionados mediante un algoritmo que atraviesa la cara plana. |
|
|
Reordenación secuencial: después de seleccionar un glifo inicial de eje de pliegue para modificarlo, se realiza una selección secuencial de forma manual hasta que se completa la nueva secuencia. |
|
|
Edición individual: se selecciona y se modifica un glifo de eje de pliegue específico. |
Se pueden identificar varios ejes de pliegue con identificadores de secuencia duplicados.
