En esta sección, se añade una pieza de plástico a un nuevo diseño de ensamblaje de molde. La pieza de plástico contiene varios cuerpos sólidos y el cuerpo requerido se debe derivar en el ensamblaje de molde.
- En la cinta de opciones, pulse ficha Presentación de molde
panel Presentación de molde Pieza de plástico
. - En el cuadro de diálogo Pieza de plástico, seleccione el archivo de pieza PFTutorial_complete.ipt y pulse Abrir para añadir la pieza plástica al ensamblaje de molde. Nota: Pulse Sí para cerrar el cuadro de mensaje que indica que el archivo no se encuentra en la ruta del proyecto activo.
- Aparece un mensaje de aviso que indica que hay más de un cuerpo sólido en la pieza. Pulse Sí para continuar.
- Con el botón derecho, pulse PFTutorial_complete_1 en el recuadro izquierdo y seleccione Renombrar. Escriba PFTuorial_Top_Shell como nombre nuevo.
- Desactive las casillas de verificación junto a Sólido4, Sólido5 y Sólido7. El único cuerpo sólido seleccionado en el marco de la derecha es Sólido2.
- Pulse Aceptar para derivar la pieza de plástico.

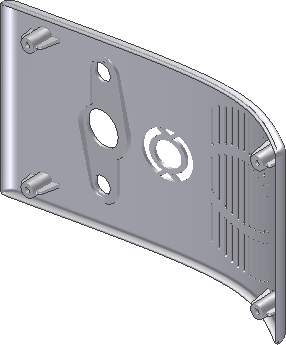

- Haga clic en la ventana gráfica para insertar la pieza con la opción de alineación por defecto. La pieza de plástico se muestra en pantalla tal como se ve en la imagen siguiente.
- También, si ha activado Solicitar nombres de archivos, pulse Aceptar para aceptar los valores por defecto del cuadro de diálogo Denominación de archivo para insertar la pieza.
