Cree una operación de grapa de fijación en una pieza partiendo de puntos de un boceto 2D.
- Cree o importe una pieza con paredes finas.
- Cree un boceto 2D con puntos correspondientes a las inserciones de la grapa de fijación.
- Pulse en la ficha Modelo 3D
grupo Pieza de plástico Grapa de fijación

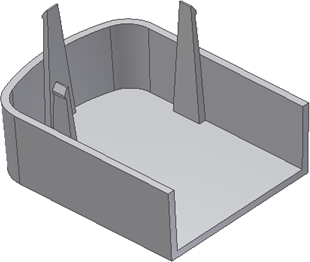

. Asegúrese de que el método de inserción es Desde boceto. Las siguientes imágenes usan el estilo Gancho de grapa de fijación de voladizo. - Si es el único boceto con puntos, se seleccionan automáticamente. De lo contrario, designe los puntos para la inserción (Ctrl + pulsar para cancelar la selección).
- Las cuatro posibles direcciones de cada grapa de fijación están alineadas con el eje XY del plano de boceto. Pulse la flecha de dirección del gancho para orientar correctamente cada gancho.
- Ajuste los parámetros de la viga y el gancho o use los manipuladores hasta que obtenga la forma deseada. Los manipuladores de la forma no están activos cuando la dirección del gancho está orientada hacia abajo (para facilitar la selección de las direcciones).
- Asegúrese de que la opción Alargar está activada y pulse Aceptar.
