Define el modo de selección y selecciona los elementos con los que se va a trabajar en ensamblajes.
Acceso:
En la Barra de herramientas de acceso rápido, pulse la flecha del comando Seleccionar.

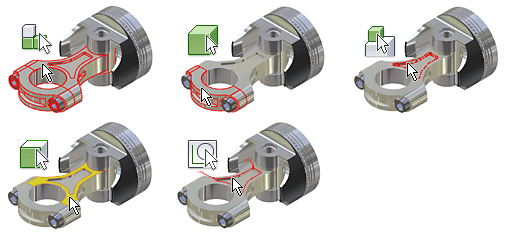

Prioridad de componente -
Define el comando de modo que se seleccionen componentes completos. Un componente puede ser una pieza o subensamblaje. No se puede seleccionar una pieza o componente hijo de un subensamblaje.
Prioridad de pieza -
Define el comando para seleccionar piezas tanto si se han añadido al ensamblaje como una sola pieza como si se han insertado como un componente en un subensamblaje. No se pueden seleccionar operaciones ni la geometría del boceto para una pieza.
Prioridad de operación -
Define el comando para seleccionar operaciones (incluidas las operaciones de trabajo) de cualquier pieza del ensamblaje.
Seleccionar caras y aristas -
Define el comando de modo que seleccione caras de cualquier pieza del ensamblaje. También se pueden resaltar y seleccionar caras o las curvas individuales que definen dichas caras.
Seleccionar operaciones de boceto -
Define el comando de modo que seleccione la geometría del boceto utilizada para crear operaciones. También se pueden resaltar y seleccionar bocetos o las curvas individuales que definen dichos bocetos.
Seleccionar solo visibles -
Incluye sólo los componentes visibles en el conjunto de selección. La opción se aplica para todos los métodos de selección.
Activar resaltado previo -
Muestra el resaltado cuando se desplaza el cursor sobre un objeto. El comando está activo por defecto. En entornos de ensamblaje y conjunto soldado, cuando está desactivado, el resaltado no se muestra durante la prioridad de selección de pieza o componente.
Este ajuste no afecta al comando Seleccionar otro, que siempre muestra el resaltado previo.
El comando Activar resaltado previo también está disponible en el cuadro de diálogo Opciones de la aplicación, ficha General.
Las opciones de selección de componentes crean un grupo acorde con los criterios especificados. Puede utilizar el conjunto seleccionado en otras operaciones como, por ejemplo, el ajuste de la visibilidad.
Seleccionar todas las incidencias -
Selecciona todas las incidencias del modelo seleccionado en el archivo actual.
Restringido a -
Selecciona y resalta componentes restringidos a uno o más componentes preseleccionados.
Tamaño de componente -
Selecciona y resalta componentes del tamaño establecido en el cuadro Seleccionar por tamaño. La diagonal del cuadro delimitador de los componentes seleccionados determina el tamaño. Puede hacer clic en la flecha para seleccionar un componente y medir su tamaño. Seleccione la opción para incluir componentes mayores o menores que el tamaño del componente. Se puede utilizar un porcentaje, siendo 100% el tamaño de componente más grande.
Desfase de componente -
Selecciona y resalta componentes incluidos en el cuadro delimitador de los componentes seleccionados, más una distancia de desfase. Defina la distancia de desfase en Seleccionar por desfase, o bien haga clic en una cara y arrástrela para cambiar su tamaño. Pulse la flecha para utilizar el comando Medir en caso de que sea necesario. Seleccione la casilla de verificación para resaltar también los componentes contenidos parcialmente.
Desfase de esfera -
Selecciona y resalta componentes contenidos dentro de una esfera que rodea a los componentes seleccionados. Defina el tamaño de la esfera en Seleccionar por esfera, o bien haga clic en la arista de la esfera y arrástrela para cambiar su tamaño. Pulse la flecha para utilizar el comando Medir en caso de que sea necesario. Seleccione la casilla de verificación para resaltar también los componentes contenidos parcialmente.
Seleccionar por plano -
Selecciona y resalta componentes situados en el lado especificado de un plano. Seleccione el plano delimitador y el lado (dirección) en Seleccionar por plano. Seleccione la casilla de verificación para resaltar también los componentes contenidos parcialmente.
Componentes externos -
Selecciona y resalta componentes externos. Defina el valor de Porcentaje visible para ajustar la sensibilidad.
Componentes internos -
Selecciona y resalta componentes ocultos (internos). Defina el valor de Porcentaje visible para ajustar la sensibilidad.
Todo en cámara -
Selecciona y resalta todos los componentes "visibles" en el plano de vista actual. Defina el valor de Porcentaje visible para ajustar la sensibilidad.
Invertir selección - Selección anterior
-
Vuelve a seleccionar el conjunto de selección anterior. Sólo recuerda un conjunto anterior.
