Creación y edición de una vista dibujada

Una vista dibujada puede estar "vacía", ya que no requiere una representación de modelo, y puede contener varios bocetos. Puede añadir una vista dibujada a un dibujo existente o crear un dibujo con una vista dibujada que contenga datos de AutoCAD.

Comience con un dibujo activo.

Añada o active la hoja en la que desea insertar la vista. En la cinta de opciones, pulse la ficha Insertar vistas panel Crear Dibujada . En el cuadro de diálogo, defina el identificador y la escala de la vista. Para mostrar el identificador de vista en el dibujo, pulse Activar/desactivar visibilidad de identificador. Para editar el identificador de vista en el cuadro de diálogo Asignar formato a texto, pulse Editar identificador de vista. Pulse Aceptar para cerrar el cuadro de diálogo Vista dibujada. Se insertará una vista vacía y el boceto asociado se activará de forma que pueda empezar a crear el boceto. Utilice los comandos de boceto para añadir geometría, texto y cotas al boceto.

Edición de vistas dibujadas

• Para editar el identificador de vista o la escala o para cambiar la visibilidad del identificador de vista, seleccione la vista dibujada, pulse con el botón derecho del ratón y elija Editar vista.
• Para editar la geometría de la vista, seleccione el boceto, pulse con el botón derecho y seleccione Editar.
• Para editar el identificador de vista en el cuadro de diálogo Asignar formato a texto, seleccione el identificador de vista, pulse con el botón derecho del ratón y pulse Editar identificador de vista.
• Para editar el estilo de texto del identificador de vista, seleccione el identificador de vista, pulse con el botón derecho y elija Editar estilo de texto.

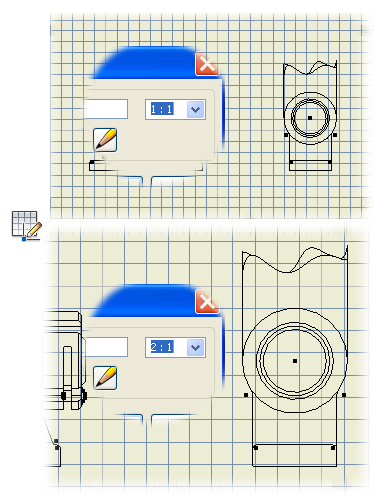

Al contrario de lo que sucede con un boceto 2D normal, se pueden atribuir escalas a una vista dibujada o a un boceto. Si copia la geometría desde un boceto dibujado a un boceto normal, ésta se muestra a escala 1:1 en el boceto normal. Puede especificar una escala que no esté en la lista. La nueva escala aparece sobre una línea de la lista y está disponible hasta que se cierra Autodesk Inventor. No se añade a la lista de escalas del estilo de norma.
