En esta sección, se crea un canal de refrigeración para el diseño de molde.
El canal de refrigeración hace circular un refrigerante por el molde para refrigerar el molde de un modo rápido y uniforme.
- En la cinta de opciones, pulse la ficha Presentación de molde > panel Canales de alimentación y canales > Canal de refrigeración
. - En la esquina superior derecha de la ventana gráfica, pulse Derecha en ViewCube para orientar el modelo.
- Active la herramienta de selección Cara. Seleccione la ubicación que se muestra en la imagen siguiente.

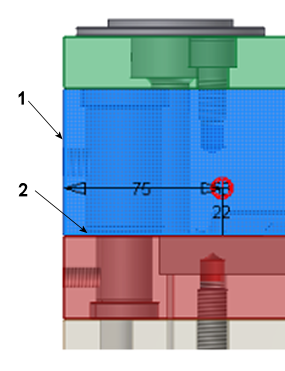

- Seleccione la arista identificada con un 1 (fuera del chaflán) en la siguiente imagen como referencia Arista lineal 1.
- Seleccione la arista identificada con un 2 (chaflán) en la siguiente imagen como referencia Arista lineal 2.
- Edite las ubicaciones de los ejes X e Y del modo siguiente:
- Distancia de arista lineal 1 = 75 mm.
- Distancia de arista lineal 2 = 22 mm.
- En la lista de extensión del cuadro de diálogo Canal de refrigeración, seleccione Pasante.
- Marque la casilla de verificación Simétrico.
- Pulse Aplicar.
- Pulse Aceptar para aceptar los valores por defecto del cuadro de diálogo Denominación de archivo. El canal de refrigeración aparece como se ve en la imagen siguiente.
- Repita los pasos del 3 al 10 para crear otros tres canales de refrigeración, tal como se muestra en la siguiente imagen.
- Las distancias de Arista lineal 1 y 2 para cada uno de los canales de refrigeración se muestran en la tabla siguiente. Asegúrese de seleccionar las aristas exteriores y no las aristas achaflanadas.
Canal de refrigeración Distancia de arista lineal 1 Distancia de arista lineal 2 Canal de refrigeración 2 105 mm 22 mm Canal de refrigeración 3 135 mm 22 mm Canal de refrigeración 4 170 mm 22 mm - Pulse Aplicar para crear cada canal de refrigeración. Una vez creados los cuatro canales de refrigeración, pulse Terminar en el cuadro de diálogo Canal de refrigeración.
