Acceso:
Opción ubicada en la ficha Forma de los cuadros de diálogo de las operaciones de chapa: Cara, Pliegue y Pestaña de contorno.
- Extender pliegue alineado hasta caras de lado
-

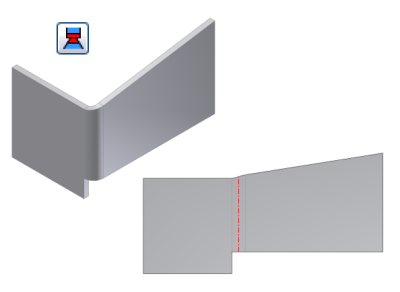

Extiende el material a lo largo de las caras del lado de las aristas unidas por el pliegue en lugar de perpendicularmente al eje de plegado. Útil cuando las aristas del lado de la cara no son perpendiculares. En las imágenes siguientes, se crea el mismo pliegue usando cada una de las opciones. La primera imagen muestra la extensión de pliegue alineada con la cara del lado. Observe el área del desarrollo a cada lado de la zona de plegado.
- Alargar pliegue en dirección perpendicular a las caras de los lados
-
Alarga el material perpendicularmente hasta la cara del lado. Es la opción por defecto cuando se abre el cuadro de diálogo. La imagen siguiente muestra el mismo pliegue que en la ilustración anterior creado con la extensión de pliegue en dirección perpendicular a la cara del lado. Observe el área del desarrollo a cada lado de la zona de plegado y compare con la misma área del desarrollo mostrado previamente.
