Inventor ofrece efectos de visualización sencillos y fáciles de utilizar que permiten el aspecto realista de los modelos en la ventana gráfica. Los efectos disponibles dependen de las características del hardware de gráficos, del sistema operativo y de la configuración del hardware de gráficos de Inventor en Opciones de aplicación > ficha Hardware
.

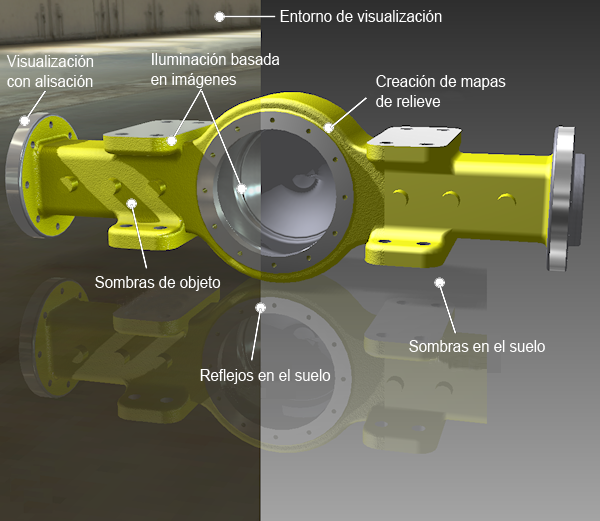

A continuación se ilustran los efectos visuales que puede experimentar con los distintos niveles de operación de Autodesk y se especifican, en la tabla, los requisitos mínimos del sistema para cada nivel.
 |
|||||
| Configuración de gráficos HW |
Calidad |
Rendimiento |
Rendimiento |
Rendimiento |
Compatibilidad |
| Nivel de operación de Autodesk | Avanzado 4_1 | Completo 3_1 | Medio 3_0 | Básico 2_0 | Heredado |
| Función de gráficos | DirectX 10.1 Shader Model 4.0 |
DirectX 9 Shader Model 3.1 |
DirectX 9 Shader Model 3.0 |
DirectX 9 Shader Model 2.0 |
DirectX 9 Proceso de función fija |
| Memoria de gráficos HW | 512 MB (recomendado 1 GB) | 512 MB | 512 MB | 256 MB | 128 MB |
| Generación de gráficos AC | 2008 o posterior | 2005 o posterior | 2005 o posterior | 2003 o posterior | 1998 o posterior |
Puede consultar el nivel de operación de Autodesk en su sistema de dos maneras diferentes:
- Diríjase a Opciones de aplicación | Hardware | Diagnóstico. El cuadro de diálogo muestra el nivel de operación al utilizar los parámetros "Rendimiento" o "Calidad" de la ficha Hardware.
- Ejecute la herramienta independiente AdskDiagOutput desde un mensaje de comando. Aparecerá la información sobre el nivel de operación de Autodesk de su sistema además de otra información relacionada con el sistema y el hardware de gráficos.
La siguiente tabla indica los efectos visuales que admite cada uno de los niveles de operación Autodesk.
| Efecto visual | Avanzado 4_1 | Completo 3_1 | Medio 3_0 | Básico 2_0 | Heredado |
| Visualización con alisación (sin dientes) | X | ||||
| Iluminación basada en imágenes (IBL) | X | X | |||
| Sombras ambientales | X | X | |||
| Sombras de objeto | X | X | X | ||
| Estilo visual realista | X | X | X | ||
| Mapa de relieve | X | X | X | ||
| Estilo visual de acuarela | X | X | X | ||
| Visualización de entorno | X | X | X | X | |
| Reflejos de entorno | X | X | X | X | |
| Reflejos en el suelo | X | X | X | X | |
| Sombras en el suelo | X | X | X | ||
| Estilo visual de ilustración | X | X | X | X | |
| Estilo visual Monocromo | X | X | X | X |
