Ajustar la configuración del plano base

En la cinta de opciones, acceda al cuadro de diálogo Configuración de plano base.

• En la ficha Vista panel Aspecto lista desplegable Plano base, seleccione Configuración.

Nota: En un los ensamblajes, cuando se edita in situ, el único plano visible es el plano base del documento padre. Abra el documento por separado para obtener acceso a la visibilidad de plano base.

Cambio de orientación del plano base

• Modifique la orientación de ViewCube. Oriente la cámara hacia abajo una posición para el plano base. A continuación, en el menú contextual ViewCube, seleccione “Definir vista actual como Superior”.

Posición del plano base

1. Haga clic en la ficha Vista, panel Aspecto , lista desplegable Plano base, y seleccione Configuración... El plano base, si no está visible, aparece. Se pueden ver los ajustes realizados con respecto a la visualización del modelo.

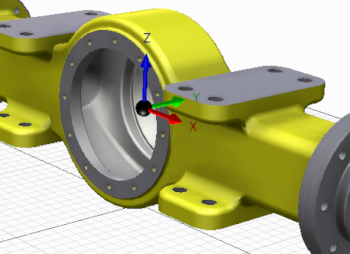

2. La tríada de origen del plano base se muestra en el origen del modelo. Para habilitar los cambios de posición, seleccione la opción Ajuste manual. Pulse y arrastre una flecha de tríada para utilizar un posicionamiento restringido direccionalmente y la esfera central para utilizar un posicionamiento tridimensional para el origen.

   Al cambiar la posición, el efecto de la referencia a objetos se activa para simplificar la selección de vértices del modelo.

   Nota: La tríada no permite la entrada de rotación.


   El cursor se fija a los vértices del modelo, pero las selecciones no son asociativas.

Cambio del tamaño del plano base manualmente

1. En la ficha Vista de la cinta de opciones, panel Aspecto, lista desplegable Plano base, haga clic en Configuración.
2. En el cuadro de diálogo, seleccione Ajuste manual.
3. En la ventana gráfica, seleccione una línea de contorno del plano base o una esquina y arrastre el elemento elegido para cambiar su tamaño.

Nota: Para definir el plano base de modo que se pueda ajustar el tamaño automáticamente, seleccione Ajustar al modelo automáticamente. Esta opción también ajusta automáticamente la ubicación del punto más bajo de la geometría del modelo.
