Si el diseño de chapa ocupa gran parte de su trabajo, lo más probable es que tenga una gran colección de herramientas de punzonado para crear cortes comunes y especializados, así como operaciones repujadas en las piezas. Puede utilizar la iFeature de punzonado de chapa para incorporar estas operaciones en los modelos de piezas de chapa.
Puede crear iFeatures de punzonado de chapa en el entorno de piezas mediante bocetos y operaciones que representen la operación del modelo final.
Una vez guardado el archivo, se utilizan las herramientas del entorno de iFeature como comandos para convertir las iFeatures de punzonado de chapa en iFeatures vinculadas a una tabla, modificar las iFeatures de punzonado y ver el catálogo de iFeatures de punzonado.
Herramientas de punzonado de chapa como iFeatures

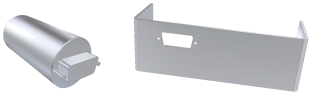

Las herramientas de punzonado de chapa son iFeatures con atributos adicionales que suelen cortar formas de agujero simples o complejas en una cara de la pieza. Las herramientas de punzonado penetran parcialmente la cara del modelo y dejan una sangría de repujado, o bien cortan y deforman en una sola operación.
Si se utiliza el comando Extraer iFeature y se selecciona el tipo de iFeature de punzonado de chapa, se pueden especificar datos adicionales durante la creación de la iFeature. Estos datos incluyen:
- La designación de identificadores de punzonado.
- El boceto seleccionado para definir una representación alternativa en el desarrollo.
- El parámetro de profundidad personalizado que se puede extraer más adelante en la anotación del dibujo.
La herramienta de punzonado de chapa puede detectar la identificación de cada comercio
Es posible que su comercio de fabricación disponga de un sistema único de identificación de herramientas. La información relativa al identificador de punzonado se puede guardar con los datos geométricos que definen la operación de pieza y, posteriormente, extraerla en las anotaciones del dibujo.
Operación de punzonado con una visualización alternativa de desarrollo
Al definir la iFeature de punzonado de chapa con un boceto alternativo, tiene la opción de seleccionar una de las siguientes representaciones de la operación de punzonado si la pieza de chapa se visualiza como desarrollo y si éste se detalla en la vista de dibujo:
- Representación completa de operaciones 3D
- Representación de boceto alternativa
- Representación de marca de centro
Herramientas de punzonado de chapa vinculadas a una tabla
A menudo, las herramientas de punzonado de chapa son similares entre sí y solamente se distinguen en uno o dos parámetros. Estos tipos de operaciones aceptan definiciones de una tabla de parámetros. Una iFeature de punzonado de chapa se puede convertir en una familia de punzonados vinculados a una tabla usando el comando Autor de iFeature. Las herramientas de punzonado vinculado a una tabla se pueden editar posteriormente con la hoja de cálculo de Microsoft Excel.
Edición de iFeature de punzonado de chapa
Es posible editar un archivo de iFeature de punzonado de chapa o un ejemplar específico de la iFeature de punzonado de chapa insertada, incluidos sus bocetos. Para editar el archivo de iFeature, utilice el comando Presentar catálogo, busque el archivo adecuado y pulse dos veces para abrirlo. Utilice los comandos de operaciones si procede para realizar las modificaciones y, después, guarde el archivo. Los ejemplares de la iFeature que estén en uso no se actualizarán con los cambios realizados al archivo de iFeature.
Para modificar una iFeature de punzonado de chapa que ha utilizado en una pieza, pulse la iFeature de punzonado con el botón derecho del ratón en el navegador y, a continuación, seleccione Editar iFeature. Se pueden cambiar variables tales como la geometría de posición o un valor de parámetro, o reorientar el sistema de coordenadas, pero no es posible añadir o suprimir geometría o parámetros.
Las incidencias del elemento de diseño iFeature ya insertadas no se ven afectadas por las modificaciones realizadas.
Edición de iFeature de punzonado de chapa vinculada a una tabla
No olvide crear iFeatures de punzonado de chapa que contengan todos los parámetros que desea incluir en una iFeature de punzonado de chapa vinculada a una tabla. Después de convertir una iFeature de punzonado de chapa convencional en una iFeature de punzonado de chapa vinculada a una tabla, no es posible añadir o eliminar parámetros.
Sin embargo, puede pulsar con el botón derecho del ratón en el icono de tabla del archivo de pieza en el que se ha utilizado una iFeature de punzonado de chapa vinculada a una tabla y, a continuación, seleccionar la opción Editar tabla. Es posible añadir o suprimir filas o modificar atributos de columna, pero no añadir o suprimir parámetros. Dichos cambios afectarán únicamente a la iFeature actual de punzonado de chapa vinculada a una tabla. El resto de instancias de la misma iFeature de punzonado de chapa vinculada a una tabla no se actualizan.
