Crear iMate (cuadro de diálogo)

Define pares de restricciones conocidos con el nombre de iMate para especificar la conexión de las piezas cuando se insertan en un ensamblaje. Los símbolos identifican las iMates. Los símbolos muestran el tipo y el estado de la iMate. Puede cambiar el nombre de un símbolo para que corresponda con una restricción de coincidencia en otras piezas. Se pueden definir varias iMates en una única pieza.

Acceso:

Cinta de opciones: ficha Administrar panel Crear iMate

Ficha Ensamblaje

Especifica uno o varios tipos de restricción, geometría y nombres de restricción para definir las iMates. La primera restricción especificada es la iMate principal.
Tipo	Especifica el tipo de restricción que debe coincidir cuando se inserta y restringe la pieza en un ensamblaje.
		Una restricción de coincidencia especifica que la cara seleccionada deberá colocarse frente a frente o adyacente y nivelada con respecto a otra cara de un componente con una iMate coincidente.
		Una restricción angular especifica el ángulo permitido de la arista o la cara plana seleccionada cuando se coloca de forma relativa a otro componente con una iMate coincidente.
		Una restricción de tangencia requiere que la cara, el plano, el cilindro, la esfera o el cono seleccionado esté en contacto en un punto tangente de un componente con una iMate coincidente.
		Una restricción de inserción requiere la existencia de una restricción de coincidencia cara a cara entre las caras planas y una restricción de coincidencia entre los ejes de un componente con una iMate coincidente.
Selección	Selecciona la geometría de la pieza para restringirla a una iMate situada en otra pieza.
Desfase o Ángulo	Especifica la distancia o el desfase según el cual las mitades de las iMates aparecen desfasadas entre sí.
Solución	Muestra la relación definida cuando se restringe la pieza a una iMate coincidente en un ensamblaje.

Ficha Movimiento

Tipo		Una restricción de movimiento de rotación especifica la rotación de un componente respecto a otro según una relación indicada. El valor por defecto de las caras cilíndricas es la relación geométrica entre los cilindros seleccionados.
		Una restricción de movimiento de rotación-traslación especifica el modo en que dos componentes se trasladan el uno con respecto al otro según una relación definida.
Selecciones	Selecciona la geometría en dos componentes para restringirlos entre sí. Se pueden especificar una o varias curvas, planos o puntos para definir cómo se ajustan entre sí las piezas.
Relación o Distancia	Relación Para las restricciones de tipo Rotación, la relación especifica el grado con el que gira la segunda selección cuando gira la primera. Por ejemplo, un valor de 4,0 (4:1) significa que la segunda selección gira cuatro unidades por cada unidad de la primera. Un valor de 0,25 (1:4) significa que la segunda selección gira una unidad por cada cuatro que gira la primera. El valor por defecto es 1,0 (1:1). Si se seleccionan dos caras cilíndricas, Autodesk Inventor calcula y muestra una relación por defecto que es proporcional a los radios de las dos selecciones. Distancia Para las restricciones de tipo Rotación-Traslación, la distancia especifica el grado con el que se desplaza la segunda selección respecto a una rotación de la primera selección. Por ejemplo, un valor de 4,0 mm desplaza la segunda selección 4,00 mm por cada rotación completa de la primera selección. Si la primera selección es una superficie cilíndrica, Autodesk Inventor calcula y muestra una distancia por defecto que es la circunferencia de la primera selección.
Solución	Especifica si el movimiento es de avance o de retroceso. Pulse el botón adecuado.

Nombre y Lista de coincidencias

Puede seleccionar un componente utilizando el cuadro de diálogo Insertar componente y elegir las opciones Inserta interactivamente con iMates o Genera iMates automáticamente in situ. Si al menos uno de los componentes ya está insertado en el ensamblaje, se hacen coincidir las iMates. Puede aumentar la precisión de los resultados mediante la creación de una lista de coincidencias.
Nombre	Crea un nombre de iMate. Puede escribir el nombre o dejar el campo en blanco para que se cree un nombre por defecto automáticamente.
Lista de coincidencias	Crea una lista de nombres de iMate. Cuando se inserta un componente, la coincidencia primero intenta buscar un nombre en la lista y, después, hacer coincidir las propiedades de iMate.
	Añadir nombre a la lista añade un nombre. Púlselo y, a continuación, escriba un nombre.
	Suprimir nombre seleccionado elimina el nombre de la lista de coincidencias.
	Subir la prioridad del nombre seleccionado cambia el orden del nombre seleccionado.
	Bajar la prioridad del nombre seleccionado cambia el orden del nombre seleccionado.

En este ejemplo, se ensamblan varios ejemplares de un componente en forma de escalera. Para conseguirlo, se crea una lista de coincidencias de iMate de manera que Post 1 siempre se inserte en Hole 2.

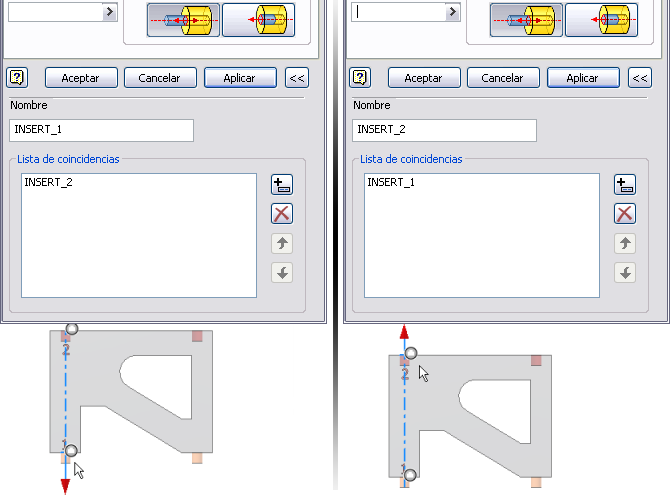

1. Cree una restricción de inserción de iMate con el nombre Insert_1 en Post 1. Expanda el cuadro de diálogo y cree la coincidencia preferida (Insert_2) como primera entrada de la lista de coincidencias.
2. Cree una restricción de inserción de iMate con el nombre Insert_2 en Hole 2. Expanda el cuadro de diálogo y cree la coincidencia preferida (Insert_1) como primera entrada de la lista de coincidencias.
3. Inserte el primer ejemplar del componente en un ensamblaje.

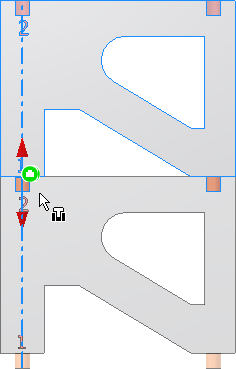

4. Coloque el segundo ejemplar del componente usando el cuadro de diálogo Insertar componente. Active las opciones de iMate Inserta interactivamente con iMates o Genera iMates automáticamente in situ.

Nota: Si desea restringir por completo al insertar, siga estos pasos para crear Insert_3 e Insert_4 en las operaciones restantes.
