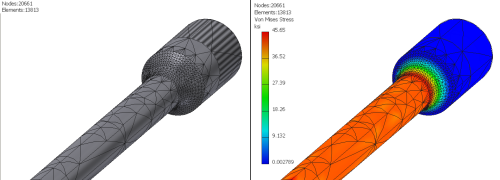

El control de malla local proporciona una creación de malla específica para las caras pequeñas o complejas en las que el tamaño de malla normal no ofrece resultados suficientemente detallados. Esto resulta especialmente útil si se desean mejorar los resultados de la tensión en un área local o de contacto. Se trata de un método manual que permite mejorar la calidad de la solución.
Añada un control de malla local:
- Pulse con el botón derecho en el nodo de navegador de la carpeta de malla y seleccione Control de malla local.
- Seleccione las caras y las aristas donde desee aplicar control local.
- Especifique el tamaño del elemento de malla.
- Pulse Aceptar. Si este control de malla local es el primero que se añade, aparece un nuevo nodo o una nueva carpeta Controles de malla local debajo de la carpeta Malla. Si ya se han añadido otros controles de malla local, se les asigna un nodo en la carpeta.
Edite los nodos de malla local:
- Pulse con el botón derecho del ratón en el nodo de malla local y seleccione Editar control de malla local.
- Puede cambiar el tamaño de la malla o las entidades, caras y aristas seleccionadas que forman parte de la malla.
- Pulse Aceptar.
Suprima un control de malla local:
Pulse con el botón derecho en el nodo de malla local y, a continuación, pulse Suprimir.
