Ya está preparado para acceder al entorno de Análisis de estructura.
- En la cinta de opciones, pulse la ficha Entornos
panel IniciarAnálisis de estructura
.En un principio solo hay tres comandos disponibles: Crear simulación, Parámetros de de análisis de la estructura y Terminar el análisis de la estructura. Por ahora, cree una simulación y revise los parámetros en el paso siguiente.
- En el panel Administrar, pulse el comando Crear simulación
. Se abre el cuadro de diálogo Crear nueva simulación.Puede utilizar los parámetros del cuadro de diálogo para especificar un nombre, un tipo de simulación y otros parámetros de simulación únicos.
Existen dos tipos de análisis de estructura.
- El análisis estático evalúa las condiciones de carga estructural.
- El análisis modal evalúa los modos de frecuencia natural.
Nota: En la ficha Estado de modelo se especifica la configuración de Vista de diseño, Posicional y Nivel de detalle que se desea usar en la simulación. Asimismo, puede especificar el miembro de iAssembly que se asociará con la simulación. La configuración puede ser distinta para cada simulación. - Pulse Aceptar para aceptar la configuración por defecto para esta simulación.

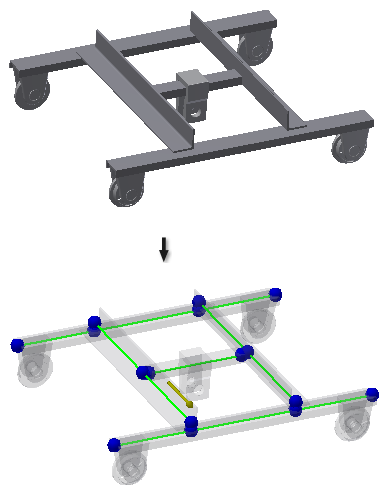

El modelo de Inventor se convierte automáticamente en nodos y vigas ficticios, y se crea una simulación. También se muestra un símbolo de gravedad.
El navegador se rellena con la estructura jerárquica de las carpetas relacionadas con el ensamblaje y el análisis.
La mayoría de los comandos de los paneles de la cinta de opciones están habilitados. Los comandos deshabilitados se activan después de ejecutar la simulación.
