Cree curvas de ecuación 2D y 3D y utilícelas para crear operaciones.
- Categoría
-
Usuarios con experiencia
- Duración
-
20 minutos
- Archivo de aprendizaje empleado
-
Inicie un nuevo archivo de pieza (métrico).
Nota: Pulse y lea los archivos de aprendizaje con instrucciones de instalación en http://www.autodesk.com/inventor-tutorial-data-sets-2014 . A continuación, descargue los conjuntos de datos de aprendizaje y los archivos de aprendizaje de instrucciones de instalación e instale el conjunto de datos, tal como se indica.

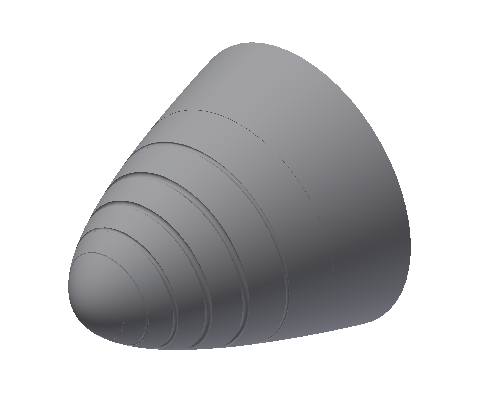

Las curvas de ecuación permiten crear curvas de boceto 2D o 3D en función de una ecuación. Estos bocetos se utilizan con extrusión, barrido, solevación u otras operaciones para crear sólidos o superficies. En este ejercicio, utilizará una curva paramétrica para crear un sólido. Después de crear una curva paramétrica 3D que desea usar como trayectoria de barrido para eliminar material. Por último, creará otra curva paramétrica 3D para utilizar como raíl en la operación de barrido.
Objetivos
En este aprendizaje aprenderá a:
- Crear curvas de ecuación 2D y 3D.
- Barrido a lo largo de una curva paramétrica.
- Utilice una curva paramétrica como raíl guía de barrido.
Requisitos previos
- Saber cómo abrir, crear y guardar archivos de pieza en el proyecto activo.
- Conocer los conceptos básicos de modelado de sólidos.
Consejos de navegación
- Utilice las opciones Siguiente o Anterior en la parte inferior izquierda para pasar a la página siguiente o volver a la anterior.
