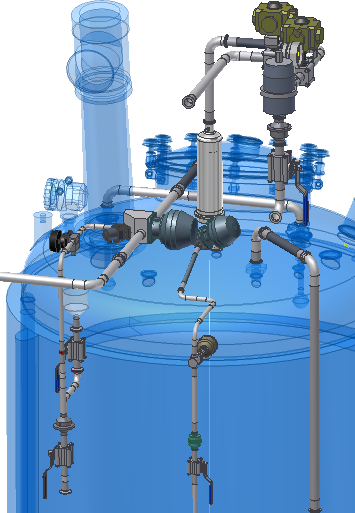

Tubos y tuberías proporciona el entorno de ensamblaje de Autodesk Inventor®, ya conocido, además de los comandos empleados para añadir y editar enrutamientos y conductos.
Al abrir un ensamblaje en Tubos y tuberías de Autodesk Inventor, se muestra en la ficha Ensamblar un comando, panel Iniciar, que permite añadir conductos al diseño. Este comando también está disponible en la ficha Entornos, panel Iniciar.
Al iniciar el primer conducto, se muestran los comandos que se utilizan para la creación de conductos de tubos y tuberías en un ensamblaje.
La ficha Tubos y tuberías está activa cuando lo está el conducto del nivel superior (principal), como se muestra en la siguiente imagen.
Ficha Tubos y tuberías
La ficha Tubos y tuberías contiene comandos para:
- Añadir nuevos conductos individuales al ensamblaje principal de conductos.
- Definir estilos de tubos y tuberías.
- Definir gravedad.
- Generar los datos ISOGEN.
Utilice las fichas para alternar entre las fichas Tubos y tuberías y Ensamblar.
La ficha Conducto de tubería está activa cuando lo está un conducto individual, como se muestra en la imagen siguiente.
Ficha Conducto de tubería
La ficha Conducto de tubería contiene comandos para añadir nuevos enrutamientos, insertar y conectar accesorios, definir estilos de tubos y tuberías y generar datos ISOGEN.
Ficha Enrutamiento
La ficha Enrutamiento está disponible cuando el entorno de enrutamiento de tubos, tuberías o mangueras está activo.
La ficha Enrutamiento contiene comandos para:
- Crear nuevos enrutamientos.
- Crear un enrutamiento derivado.
- Añadir o desplazar nodos y segmentos de bocetos.
- Definir estilos de tubos y tuberías.
- Añadir cotas o restricciones a un enrutamiento.
Existen varias formas de acceder al entorno de enrutamiento:
- Creando nuevos enrutamientos en un conducto de tubería.
- Haciendo doble clic en un enrutamiento existente.
- Haciendo clic con el botón derecho del ratón en una tabla y seleccionando Editar.
Existen comandos adicionales de tubos y tuberías que se encuentran en:
- Barra de herramientas del navegador
-
Permite cambiar entre el navegador de modelo, Favoritos del Centro de contenido y Representaciones.
- Navegador de modelo
-
Incluye el contenido del ensamblaje de tubos y tuberías en una jerarquía, junto con el subensamblaje principal Conductos de tubos y tuberías. El conducto principal actúa como contenedor de todos los enrutamientos y conductos, y de los componentes que se crean o insertan en el sistema enrutado.
- Panel Pieza - Operaciones
-
Contiene el comando Creación de tubos y tuberías, que permite crear iParts y piezas normales de tubos y tuberías para su publicación en el Centro de contenido.
