Creación de una operación de labio en varios caminos

Limite la extensión del labio en uno de los caminos a dos planos de recorte.

1. Cree o importe una pieza de pared fina como la de la imagen siguiente.
   Nota: La cara abierta es tangente continua.

2. Defina dos planos de trabajo y dos puntos de trabajo (vea los círculos rojos) en el camino.

3. En la cinta de opciones, pulse ficha Modelo 3D panel Pieza de plástico Labio .
4. Seleccione los dos caminos (mostrados en azul y rojo en la imagen).
   Nota: No seleccione las aristas de chaflán; deje el camino abierto.
5. Seleccione el eje Z como dirección de desmoldeo.

6. Use los manipuladores de la vista preliminar para ajustar la sección transversal del labio y el volumen libre. Puede arrastrar la sección transversal a una ubicación más adecuada del camino.

7. Expanda el selector Extensión del camino y seleccione los dos planos y los dos puntos. Al principio, el algoritmo del labio hace una selección tentativa de sectores. Use los puntos verdes y amarillos para elegir las secciones que se deben conservar o eliminar.

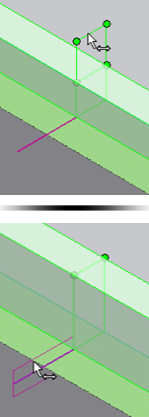

8. Pulse los puntos verdes o amarillos hasta que la configuración coincida con la de la imagen.

9. Pulse Aceptar.
