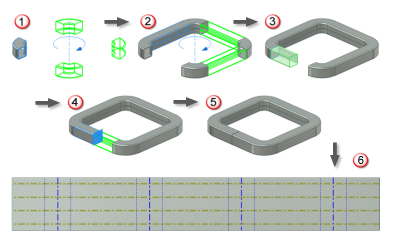

Las operaciones de curva de contorno se pueden usar en operaciones posteriores de simetría o patrón. En la ilustración anterior:
- Se crea un patrón de una operación de curva de contorno en un patrón radial con cuatro incidencias en total.
- Se añade un segmento recto de pestaña de contorno al modelo y se crea un patrón radial con tres incidencias en total.
- Se añade un segmento recto y corto de pestaña de contorno. Este segmento no alcanza el plano medio que pasa por el eje del patrón radial.
- Se crea una simetría del segmento corto de pestaña de contorno y se une a la cara detallada expuesta de la incidencia final del elemento del patrón de la curva de contorno original.
- La operación de simetría deja un espacio entre los dos segmentos de pestaña de contorno cortos, lo que permite:
- Desplegar por completo el modelo entero. El desarrollo muestra tanto el eje de plegado como de curva.
