Creación de una vista auxiliar

En la cinta de opciones, pulse ficha Insertar vistas panel Crear Auxiliar para crear una vista auxiliar mediante la proyección desde una arista o línea en una vista padre. La vista auxiliar está alineada respecto a la vista padre.

El estilo por defecto de las anotaciones de la vista auxiliar se define en el Editor de estilos y normas.

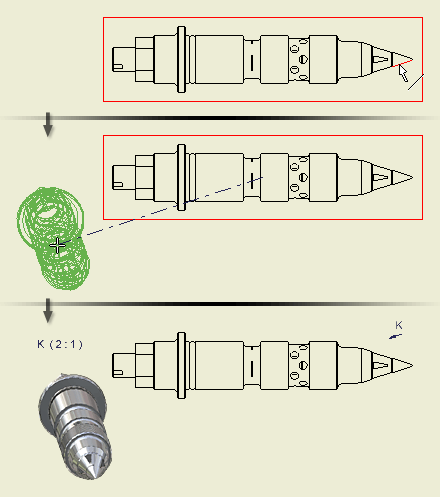

En la cinta de opciones, pulse ficha Insertar vistas panel Crear Auxiliar . Seleccione la vista existente como vista padre. En el cuadro de diálogo Vista auxiliar, defina la escala, el estilo de visualización y el identificador de vista, o acepte los ajustes actuales. Seleccione la arista o la línea a partir de la cual desea proyectar la vista. Desplace la vista preliminar a la ubicación que desee y, a continuación, pulse para insertar la vista o pulse Aceptar en el cuadro de diálogo Vista auxiliar. Puede insertar la vista solamente en una alineación perpendicular o paralela respecto a la arista o línea seleccionada. Mostrar cómo se crea una vista auxiliar Consejo: Para crear una vista auxiliar a partir de una línea de proyección que sea externa a la geometría de la vista, utilice Vista seccionada.
