Parte 2: creación de piezas a partir de archivos DWG.
- Categoría
-
Intercambio de datos
- Duración
-
15 minutos
- Archivo de aprendizaje empleado
-
eBox2.dwg
Nota: Pulse y lea los archivos de aprendizaje con instrucciones de instalación en http://www.autodesk.com/inventor-tutorial-data-sets-2014 . A continuación, descargue los conjuntos de datos de aprendizaje y los archivos de aprendizaje de instrucciones de instalación e instale el conjunto de datos, tal como se indica.
Importe dos capas distintas del mismo archivo DWG. Cree la cubierta de un panel eléctrico a partir de la geometría de ese archivo DWG.
Este aprendizaje se basa en los conocimientos adquiridos en la primera parte de este aprendizaje.

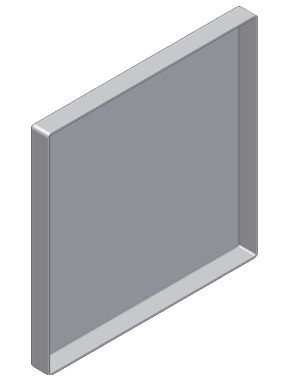

La cubierta se compone de una extrusión base, un empalme y un vaciado. Utilizaremos la geometría y las cotas existentes del archivo DWG para crear las operaciones de la pieza en Autodesk Inventor.
Requisitos previos
- Complete la primera parte (Datos DWG 1) de este conjunto de aprendizajes.
- Aprenda a definir el proyecto activo y a recorrer el espacio modelo con las distintas herramientas de visualización.
- Para obtener más información, vea el tema "Para empezar" de la Ayuda.
Consejos de navegación
- Utilice las opciones Siguiente o Anterior en la parte inferior izquierda para pasar a la página siguiente o volver a la anterior.
